Hochpräzise Bewegungssysteme für die Automatisierung

Hochpräzise komplexe Bewegungs- und Positioniersysteme basieren auf Präzisionskomponenten, einer stabilen Regelung und viel Erfahrung in der Konstruktion. PI greift dafür auf eigene Antriebskomponenten und hochpräzise Positionierer zurück. Alle Integrationsstufen bis hin zu Mehrachs-Kombinationen mit verschiedenen Antriebstechnologien einschließlich Motion Control-Lösungen werden angeboten.

Die Konstruktion von kundenspezifischen Positioniersystemen gehört seit vielen Jahren zum Kerngeschäft von PI. Angepasste Lösungen, die sich nahtlos in bestehende Prozesse einfügen lassen, beschleunigen die Automatisierung in Fertigungs- und Prüfprozessen in der Chipherstellung oder dem Photonics Packaging ebenso wie in Großforschungsanlagen.

Kernkompetenzen

  • Unterstützung und Beratung für Bewegungs- und Positionieranwendungen
  • Zuverlässige und schnelle Serienfertigung selbst bei großen Stückzahlen
  • Wirtschaftliches Design
  • Komplexe Mehrachsendesigns und parallelkinematische Robotik
  • Breites Spektrum an eigenen Technologien: Antriebs-, Führungs- und Sensortechnologien
  • Eigene Entwicklung von Motion-Control-Elektronik und Softwareplattformen
  • Software-Unterstützung mit Bibliotheken und Treibern
  • Inbetriebnahme
Dr. Cliff Jolliffe Manager Market Segment Automation

Hochpräzise, angepasste Bewegungsssysteme sind unerlässlich zur Unterstützung unserer OEM und System-Integrationskunden. Wir bieten auch die Integration unserer hochleistungsfähigen PI und ACS Motion-Controller an.

Dr. Cliff Jolliffe, Leiter des Marktsegments Industrial Automation

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.

Angepasste Präzisionssysteme nutzen hochwertige Komponenten

Der Schlüssel zum Erfolg ist die Bündelung von Wissen und Erfahrung der PI-Gruppe, um maßgeschneiderte Produkte für individuelle Anwendungen anbieten zu können. Kundenspezifische Lösungen basieren auf einem breiten Portfolio von Standardprodukten aus einer Hand. PI bietet alle Systemkomponenten und konfiguriert die Mehrachs-Strukturen.

Schritte zum Erfolg

  1. Gemeinsam definieren wir genau, was das Ziel Ihrer Frage oder Ihrer Anwendung ist
  2. Um die perfekte Lösung zu finden, arbeiten wir während der Konzeptionierungsphase eng mit Ihnen auf der Konstruktionsebene zusammen
  3. Wir unterbreiten technische und geschäftliche Angebote
  4. Detaillierung des gesamten Systems
  5. Das System wird aufgebaut, geprüft und vom Kunden abgenommen und anschließend ausgeliefert
Physik Instrumente Scott Jordan

Damit ein neues Geschäftsfeld profitabel sein kann, werden automatisierte Montagetechnologien über mehrere Freiheitsgrade hinweg benötigt, mit denen andernfalls unmögliche Kombinationen an Durchsatz und Präzision umgesetzt werden können. Unsere erfahrenen und kreativen Ingenieure streben stets danach auf Basis unseres breiten Produkt-und Technologieportfolios die technisch bestmögliche Bewegungslösung für Ihren Prozess zu entwickeln.

Scott Jordan, Leiter des Marktsegments Photonics

Fotos von Bewegungssystemen

Videos von Bewegungssystemen

PIMag® Gantry System

Hochpräzise komplexe Bewegungs- und Positionierlösungen brauchen als wesentliche Grundlagen Präzisionskomponenten, eine stabile Regelung und viel Erfahrung im Engineering. PI ist Anbieter technologisch anspruchsvoller Antriebskomponenten oder hochpräziser Positionierer und bietet darüber hinaus Integrationsstufen bis hin zur schlüsselfertigen Lösung. Ingenieurleistungen gehören seit vielen Jahren zum Kerngeschäft von PI. Komplettlösungen, die sich nahtlos in bestehende Prozesse einfügen lassen, beschleunigen die Automatisierung in Großforschungsanlagen ebenso wie in Fertigungs- und Prüfprozessen in der Chipherstellung oder dem Photonics Packaging.

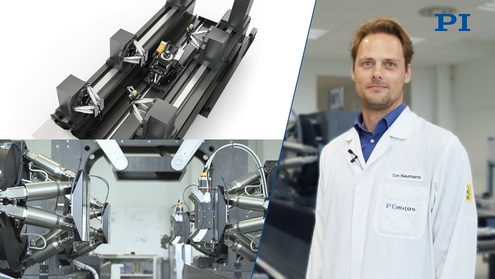

PI System für Mikroskopie, Tomographie, Laminographie

Lernen Sie das MiQA (Microscopy and Quality Assurance) - System von PI miCos kennen. Das einzigartige System, bestehend aus Hexapoden, Rotationstischen, Goniometern und einer speziellen Sample Stage, wird am Karlsruher Institut für Technologie am ANKA (Angströmquelle Karlsruhe) zum Einsatz kommen. An einer Beamline wird das System für die Röntgenmikroskopie und die Qualifikation von Röntgenoptiken eingesetzt.

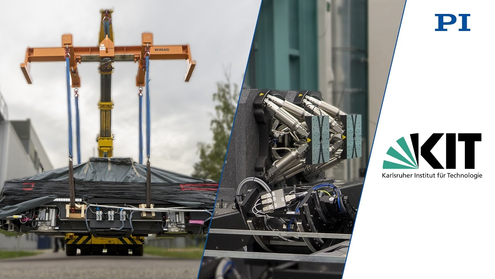

PI - Auslieferung der MiQA an das KIT

Begleiten Sie den Transport des MiQA (Microscopy and Quality Assurance) -Systems von seinem Entstehungsort bei der Firma PI miCos in Eschbach bis hin zum Karlsruher Institut für Technologie. Am ANKA (Angströmquelle Karlsruhe) wird das System an einer Beamline für die Röntgenmikroskopie und die Qualifikation von Röntgenoptiken eingesetzt.

Simultaneous 2D Processing

Together with SCANLAB and ACS, PI offers a motion control solution for laser material processing, which combines the laser beam scanner and sample scanner, provides the ability to mark and process large pieces with very high precision and an ultimate throughput.

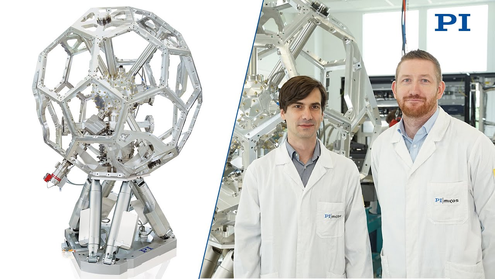

Kinematische Trägerplattform für ein Röntgenspektrometer

In diesem Video zeigt Dr. Markus Simon von PI miCos einen besonderen Systemaufbau, der für die Röntgenspektroskopie an einer Synchrotron-Strahlungsquelle eingesetzt wird. Das System nutzt Produkte aus dem Technologiebereich Hexapoden und kann z. B. für Materialprüfungen eingesetzt werden.

Kapazitäten in der Produktion von Sonderprodukten

Die Produktspektren vom integrierten System, über den Zwei-Tonnen-Hexapod bis zum 10-Gramm-Nanopositionierer setzt voraus, dass PI über Einrichtungen und Technologien verfügt, mit denen diese Systeme gefertigt, montiert und qualifiziert werden können.

  • 5.000 m² Reinraum für die Produktion
  • Klimaisolierte und schwingungsisolierte Messbedingungen
  • Vakuumtechnik für Umgebungen bis 10-10 hPa
  • Messtechnik mit rückführbaren, kalibrierten externen Messmitteln
  • Kontrolle der Piezoaktorik von der Materialkomposition bis zur Endprüfung
  • Eigenfertigung von Positionssensoren

Die professionelle Produktion, Montage und Qualifizierung bereits des ersten Prototyps hat höchste Priorität.

Ralf Fütterer, Leiter des Produktionsfraktals Sonderbau

Integrationsstufen

PI ist führender Hersteller von Hochpräzisionsprodukten in unterschiedlichen Integrationsstufen. Zum Beispiel können piezobasierte Antriebe, Sensoren und kompakte Motion Controller für die Integration in OEM Maschinen und Produktionsequipment angepasst werden. Auch für die Produktion sehr großer Stückzahlen steht ausreichend Kapazität zur Verfügung. Klassische Positioniertische sind besonders einfach in der Handhabung und können ebenfalls für den Einbau optimiert werden. Vollintegrierte Bewegungssysteme bieten auf die spezifischen Branchenanforderungen abgestimmte, umfangreiche Funktionalität.

Produkte & Projekte

Gantry-Systeme

Gantries werden üblicherweise mit Linearmotoren ausgestattet. Stellwege bis zu 2 Metern in XY sind möglich. Für die Z-Achse können DC- oder Schrittmotoren eingesetzt werden. Wenn Präzision im Nanometerbereich benötigt wird, übernehmen Piezoaktoren die dynamische Feinjustage.

PDF herunterladen

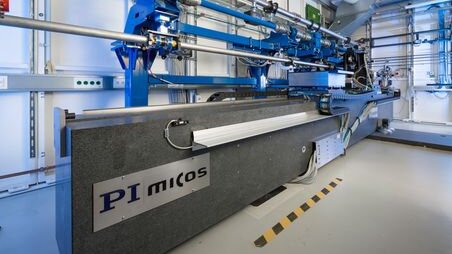

Beamline-Projekte

Beamline-Projekte profitieren von der Installation und der Qualifizierung vor Ort bis die gelieferte Lösung vollständig abgenommen ist. Das gilt auch für die Lieferung von UHV-Ausstattung.



Mehr erfahren


Produkte

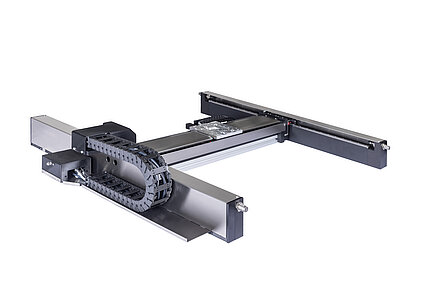

A-351 MGS Gantrysystem mit Linearmotoren

Robustes Design mit Kugelumlaufführungen für hohe Belastbarkeit bei kompakter Bauweise.

  • XY-Gantry für Überkopf-Bewegungen
  • Präzise Kugelumlaufführungen
  • Absolutencoder
  • Leistungsfähige eisenlose Linearmotoren
  • Verschiedene Stellwege. Optionen und kundenspezifische Anpassungen
  • Flexible modulare Plattform

A-341 PIglide HGS Hybrid-Gantrysystem

Hybrides Führungsdesign mit Luftlagern und Kugelumlaufführungen für hohe Präzision bei kompakter Bauweise.

  • Hybrider Aufbau: Portalachse mit Kugelumlaufführungen, Brückenachse mit Luftlager
  • Absolutencoder
  • Leistungsfähige eisenlose Linearmotoren
  • Verschiedene Stellwege. Optionen und kundenspezifische Anpassungen
  • Flexible modulare Plattform
