Picoactuator® Piezokristall

Picoactuator® Piezokristall

Mehrachsen- und Piezolinearaktoren

Die Bewegung der Picoactuator® ist hochlinear und nahezu hysteresefrei. Dadurch kann auch bidirektional wiederholbar positioniert werden, auch ohne eine zusätzliche Positionsmessung und Regelung. Das macht die Picoactuator® Technologie ideal für hochdynamische Scanbewegungen bei geringem elektrischem Leistungsbedarf.

Picoactuator® Piezoaktoren sind als Longitudinal- und Scheraktoren konfigurierbar, wodurch ein Aufbau besonders kompakter Mehrachsenaktoren möglich ist. Die Aktoren basieren auf einem speziellen bleifreien, einkristallinen Material, welches eine hochlineare, hysteresefreie Kennlinie bei allerdings kleinen piezoelektrischen Koeffizienten ermöglicht. Das kristalline Material erlaubt Bauhöhen bis 20 mm und maximale Stellwege bis ±1 µm. Die Ansteuerspannung beträgt -500 bis +500 V.

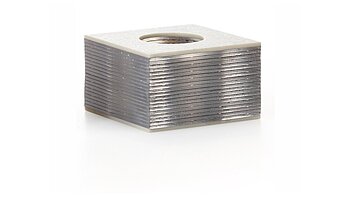

P-405 Picoactuator®

Mehrachs-Aktoren mit hochlinearer Auslenkung

  • Bleifreies, kristallines Aktormaterial
  • Hohe Dynamik
  • Ideal für den Betrieb ohne Positionsregelung
  • Geringer elektrischer Leistungsbedarf
  • Minimale Längentoleranzen

Controller

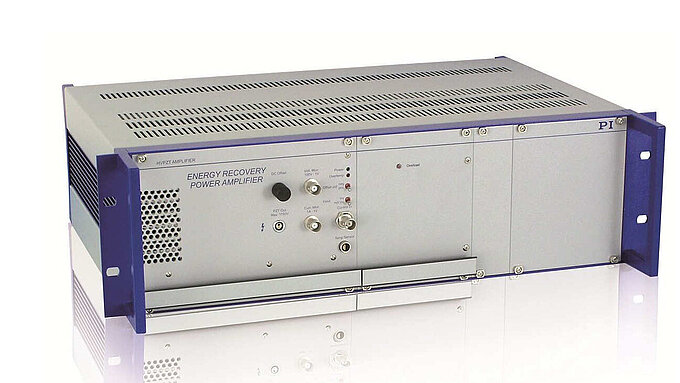

[Translate to German:] PI E-483 Controller for Picoactuator® Actuators

Verstärker und Controller für Picoactuator® Aktoren

Picoactuator® Aktoren werden bipolar mit ±500 V betrieben. Der Ausgangsspannungsbereich der PICA Verstärker kann dafür entsprechend eingestellt werden. Für geringere Auslenkungen können auch die Verstärker für PICA Shear Aktoren mit ±250 V eingesetzt werden.

Modifikationen

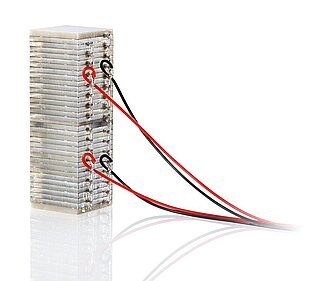

Picoactuator® Stapelaktoren werden in unterschiedlichen Formen hergestellt. Je nach Anwendungsfall können sie zusätzlich mit angepassten keramischen oder metallischen Endstücken, zusätzlicher Umhüllung, Temperatursensoren usw. konfektioniert werden. Auf Wunsch modifizieren wir gerne.

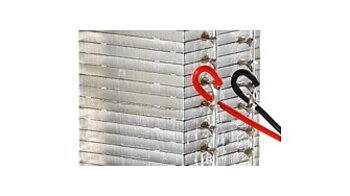

Elektrische Anschlüsse

Standardkontakte für Piezoaktoren sind 100-mm-Anschlusslitzen oder Lötpunkte. Je nach Piezoelement werden unterschiedliche Litzen nach AWG-Standard verwendet. Bitte beachten Sie die Löthinweise für das jeweilige Produkt. Alternative Anschlussvarianten sind möglich.

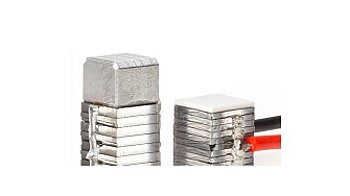

Variable Endstücke

PI Ceramic hält passende Kopf- und Fußstücke in Standardabmessungen vor und montiert sie vor Auslieferung. Möglich sind flache oder sphärische Endstücke u. a. aus Metall, Keramik, Glas oder Saphir. Applikationsspezifische Endstücke sind auf Anfrage fertigbar.

Innenbohrung

Eine Innenbohrung ermöglicht zum Beispiel das Aufbringen einer Vorspannung bei dynamischem Einsatz. In optischen Anwendungen dient die Innenbohrung als freier Durchgang.

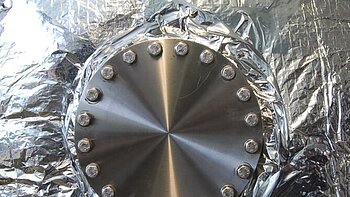

Besondere Umgebungsbedingungen

Alle Piezoaktoren können für UHV-Umgebungen bis 10-9 mbar ausgestattet werden. Sie sind dann bis über 100 °C ausheizbar und mit entsprechenden Anschlusslitzen versehen. Für den Betrieb in Magnetfeldern werden die verwendeten Metalle für den elektrischen Kontakt passend ausgewählt.

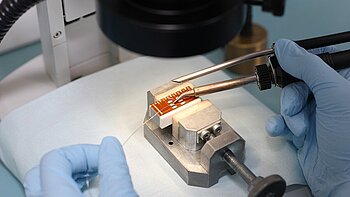

Aufbau- und Verbindungstechnik

PI Ceramic sorgt für die Integration von Piezokeramiken in das Kundenprodukt. Dazu gehören sowohl die elektrische Kontaktierung der Elemente nach Kundenvorgaben als auch die Montage in beigestellte Mechanikteile, das Verkleben oder der Verguss.

Mehr

Anwendungen und Märkte

  • Hochdynamische, ungeregelte Scanbewegung
  • Klinische Forschung
  • Kompensation von Querbewegungen bei Nanopositioniersystemen ("out-of-plane" / "out-of-line")
  • Diagnostik
  • Mikroskopie
  • Therapieanwendungen
