Active Shims für langzeitstabile Positionierung

Nanometergenau – Hoch belastbar – Langzeitstabil

Ändert sich innerhalb von Präzisionsmaschinen oder in komplexen Testaufbauten der Abstand zwischen zwei Komponenten oder Subsystemen, müssen diese häufig nachjustiert werden. Die piezobasierten „Unterlegscheiben“ PIRest Active Shims bieten hierfür eine einfache Lösung. Einmal in der Maschine eingebaut, lässt sich mit ihrer Hilfe, ohne jede weitere Montagearbeit, der Abstand zwischen zwei Bauteilen beliebig oft nanometergenau nachjustieren. Die PIRest Aktoren sind hoch belastbar und langzeitstabil. Insbesondere bei schwer zugänglichen Stellen (in Vakuumkammern oder tief im Innern von Maschinen), hilft dies die Installationszeit hochpräziser Maschinen und optischer Aufbauten zu verkürzen und Ausfallzeiten zu verringern. Werden Active Shims bereits in der Konstruktion vorgesehen, so hilft dies schon bei der ersten Justage Zeit und Kosten zu sparen.

Demonstration von langzeitstabiler Positionierung mittels PIRest Aktoren

Reversible Justage
Unterschiedliche Schrittweiten
Ermöglicht Ausdehnung und Kontraktion
Langzeitstabile Position ohne permanente Spannung

Hauptmerkmale der PIRest Aktoren

Nanometer-Auflösung, Mikrometer-Auslenkung
Keine permanente Spannung erforderlich, um die Position zu halten
Langzeitstabilität der Position
Belastbarkeit bis zu 4000 N je Aktor
Flexible Formen und Abmessungen
Kombinierbar mit klassischen Piezoaktoren für statische Fehlerkorrektur in dynamischen Prozessen

Das Funktionsprinzip in einem Video

E-135 PIRest-Treiberelektronik

  • Ansteuerung von bis zu 6 PIRest Active Shims
  • ID-Chip-Erkennung für automatische Konfiguration von Betriebsparametern
  • Eigenständige Anpassung von Betriebsparametern an die Umgebungsbedingungen

Anwendungsspektrum für PIRest Aktoren

Downloads

Sonstiges

Pressemitteilung - PIRest

zip - 2 MB
Broschüre

PIRest Aktoren

Active Shims mit Langzeitstabilität und Nanometer-Auflösung

Version / Datum
BRO63E
pdf - 7 MB
Version / Datum
BRO63CN 2019-05
pdf - 6 MB

Empfohlene Seiten

Produkte

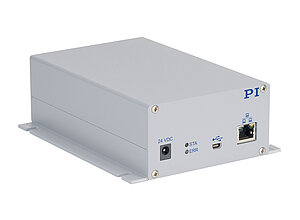

E-135 PIRest-Treiberelektronik

Ansteuerung von bis zu 6 PIRest Active Shims

  • Einfache Nachjustierung von Maschinen an unzugänglichen Stellen
  • Ansteuerung von bis zu 6 PIRest Active Shims
  • Eigenständige Anpassung von Betriebsparametern an die Umgebungsbedingungen
  • ID-Chip-Erkennung für automatische Konfiguration von Betriebsparametern
  • Schnittstellen: TCP/IP, USB

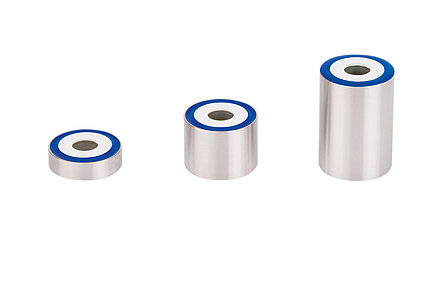

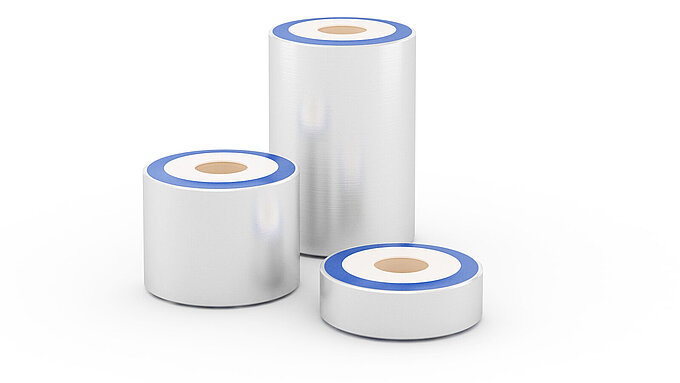

P-131 PIRest Aktoren

Active Shims mit Nanometer-Auflösung und Langzeitstabilität

  • Langzeitstabilität ohne permanente Spannungsversorgung
  • Einfache Nachjustierung von Maschinen an unzugänglichen Stellen
  • Vermeidung langwieriger manueller Justageprozesse
  • Nanometer-Auflösung und Mikrometer-Auslenkung
  • Belastbarkeit bis zu 4000 N pro Aktor
  • Temperatursensor
