C-877.1U11
Kompakter, preisgünstiger PILine® Controller, 1 Achse, mit USB-Schnittstelle, für PILine® Systeme mit geringer Leistungsaufnahme

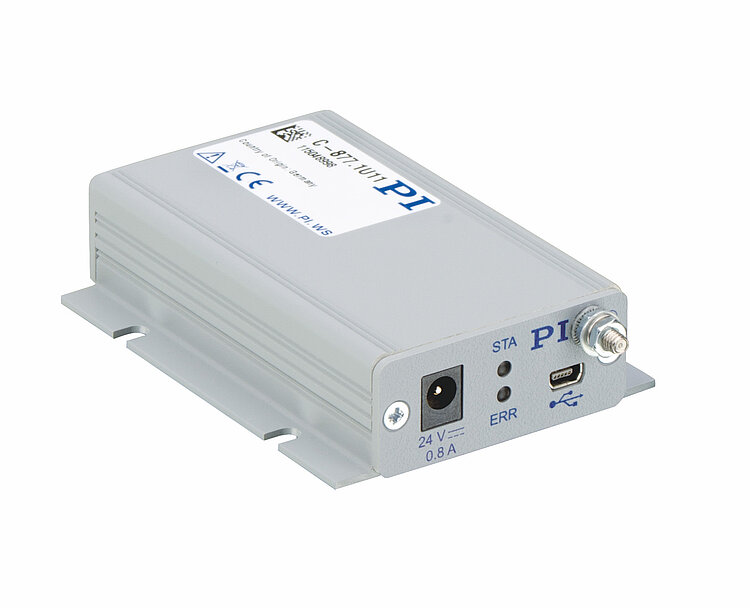

C-877.1U11 PILine® Motion Controller
Für Ultraschall-Piezomotoren, 1 Achse, preisgünstig und kompakt
- Integrierte Leistungsendstufe
- PID-Regelung mit dynamischer Parameterumschaltung
- Makroprogrammierbar für Stand-Alone-Betrieb
- Datenrekorder
- Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python

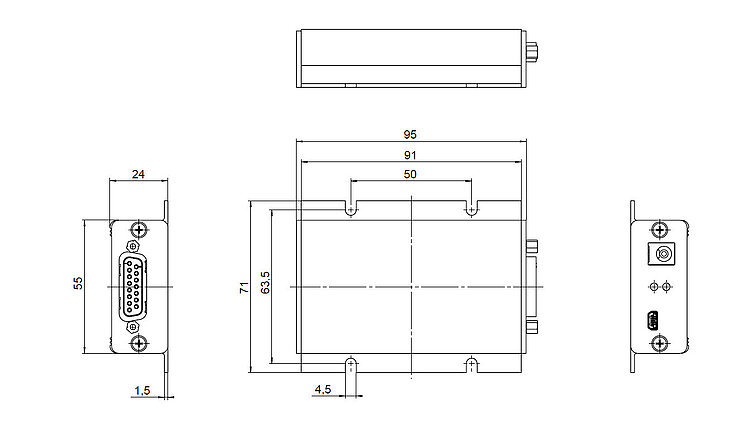

[Translate to German:] C-877.1U11, dimensions in mm
C-877.1U11 PILine® Motion Controller
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Servocontroller und Leistungsendstufe
Einachsiges Tischgerät mit speziellem PID-Regler für Ultraschall-Piezomotoren. Integrierte Leistungsendstufe für PILine® Antriebe und Positionierer der Leistungsklasse 1.
Schnittstellen und Kommunikation, Encodereingang
USB-Schnittstelle zur Kommandierung. Differenzielle Signalübertragung (A/B). Eingänge für TTL-Signale für End- und Referenzschalter.
Umfangreiche Funktionalität, Softwareunterstützung
Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. ID-Chip-Erkennung für schnelle Inbetriebnahme. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.
Einsatzgebiete
- Mikromanipulation
- Automatisierung
- Biotechnologie
- Probenmanipulation
- Probenpositionierung
- Optische Messtechnik
Spezifikationen
Spezifikationen
Bewegung und Regler | C-877.1U11 |
|---|---|
Reglertyp | PID-Regler, Parameteränderung im laufenden Betrieb |
Servozykluszeit | 100 µs |
Profilgenerator | Punkt-zu-Punkt-Bewegung. Trapezförmiges Geschwindigkeitsprofil. |
Encodereingang | A/B-Quadratur TTL-Pegel, differenziell gem. RS-422 |
Blockiererkennung | Automatischer Motorstopp bei Überschreitung eines programmierbaren Positionsfehlers |
Endschalter | 2 × TTL (Polarität programmierbar) |
Referenzschalter | 1 × TTL |
Schnittstellen und Bedienung | C-877.1U11 |
|---|---|
Kommunikations-Schnittstellen | USB |
Motor-/Sensoranschluss | D-Sub 15 (w) |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierung | API für C / C++ / C# / VB.NET / MATLAB / Python, Treiber für NI LabVIEW |
Unterstützte Funktionen | Startup-Makro. Datenrekorder zur Aufnahme von Betriebsgrößen wie Motorspannung, Geschwindigkeit, Position oder Positionsfehler. Interne Sicherheitsschaltung: Watchdog Timer. ID-Chip-Erkennung |
Sonderausführungen auf Anfrage.
