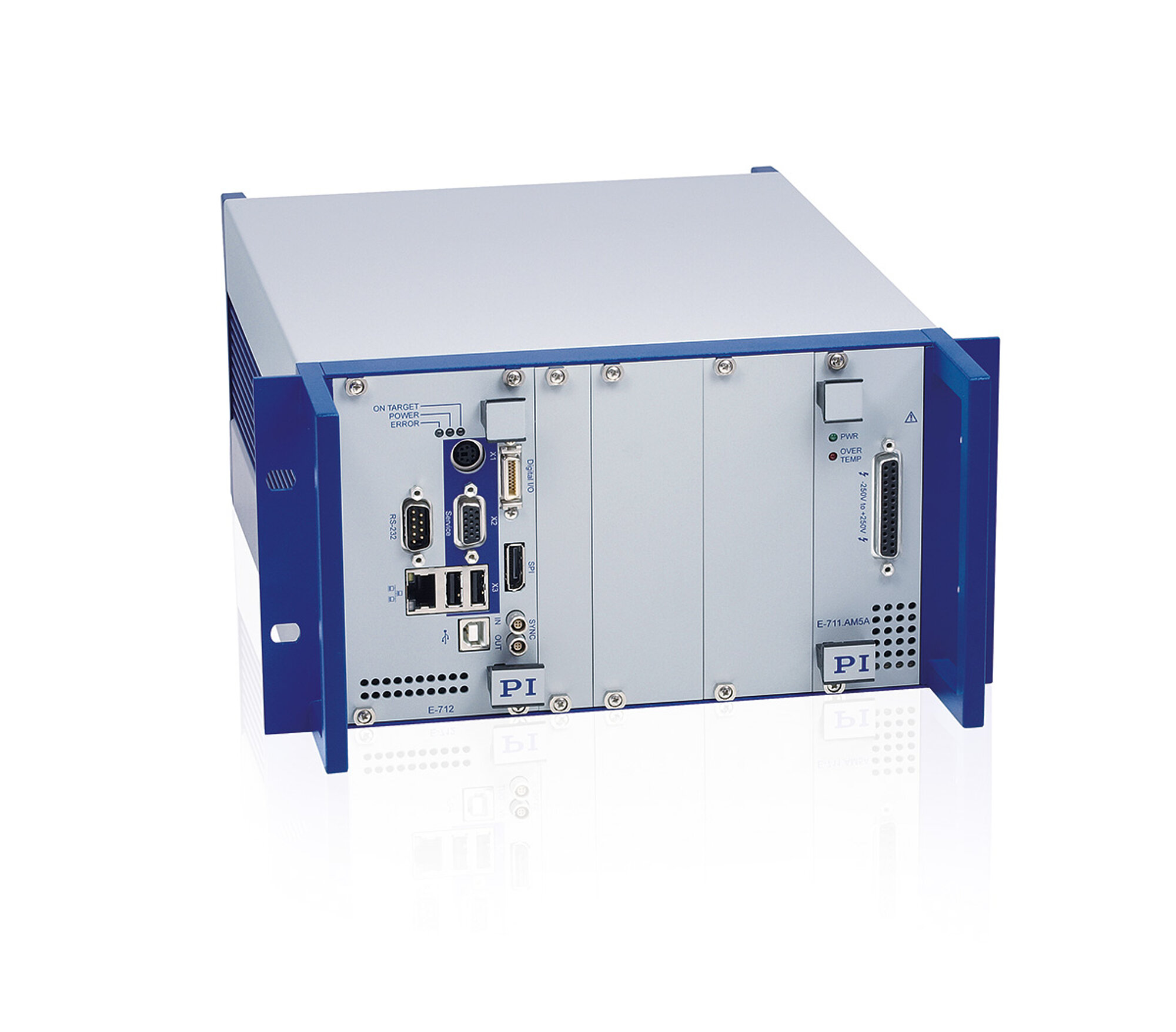

E-712.1AM
Digitaler Controller für NEXLINE® Nanopositionier-Linearantriebe mit inkrementellem Encoder, 1 Achse, TCP/IP-, USB-, RS-232-Schnittstellen zur Kommunikation
E-712.1AM Digitaler Motion-Controller
Für NEXLINE® Piezoschreitantriebe, 1 Achse
- Maßgeschneiderte Regelalgorithmen für NEXLINE® Nanopositionier-Linearantriebe
- Hochstabile 20-Bit-D/A-Wandler
- Servofrequenz 50 kHz
- Flexible Schnittstellen: TCP/IP, USB, RS-232
- Funktionsgenerator
- Datenrekorder
E-712.1AM Digitaler Motion-Controller
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Digitaler Motion Controller für NEXLINE® Antriebe
1 Achse. Leistungsfähiger Piezocontroller für die hochpräzisen und kräftigen NEXLINE® Antriebe mit inkrementellen Encodern. Leistungsstarke und rauscharme Endstufen. Unterstützung der NEXLINE® Schreitalgorithmen.
Umfangreiche Funktionalität, Softwareunterstützung
Datenrekorder. Funktionsgenerator. P-I-Regler, 2 konfigurierbare Notchfilter. Umfangreiche Softwareunterstützung, z. B. für LabVIEW, C, C++,python. Bediendersoftware NanoCapture, PIMikroMove®.
Schnittstellen und Kommunikation
TCP/IP, USB, RS-232. Je 8 Digitaleingänge und -ausgänge für Trigger. LEMO-Schnittstelle für externe Synchronisation.
Einsatzgebiete
Industrie und Forschung. Halbleiterfertigung und -inspektion.
Spezifikationen
Spezifikationen
Verstärker | E-712.1AM |
|---|---|
Verstärkerkanäle | 4 |
Ausgangsspannung | -250 bis 250 V |
Spitzenleistung / Kanal | 45 W |
Dauerausgangsleistung / Kanal | 15 W |
Spitzenstrom / Kanal | 180 mA |
Dauerausgangsstrom / Kanal | 60 mA |
Strombegrenzung | Kurzschlussfest |
Auflösung DAC | 20 Bit, interpoliert |
Überhitzungsschutz | Abschalten der Ausgangsspannung bei 75 °C |
Schnittstellen und Bedienung | E-712.1AM |
|---|---|
Kommunikations-Schnittstellen | TCP/IP, USB, RS-232 |
Piezo- / Sensoranschluss | D-Sub 25 (f) |
Digitaleingang / -ausgang | MDR20; 8 × IN, 8 × OUT; TTL |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | NanoCapture, PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierungr | API für C / C++ / C# / VB.NET / python, Treiber für LabVIEW |
Display und Anzeigen | LEDs für OnTarget, Error, Power |
Linearisierung | Polynome 4ter Ordnung, DDL-Option (Dynamic Digital Linearization) |
Sonderausführungen auf Anfrage.
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch PZ195
E-711, E-712 Modular Digital Multi-Channel Piezo Controller System
Version / Datum
2024-02-28
pdf - 13 MB
Version / Datum
2024-02-28
pdf - 11 MB
Dokumentation
Befehlshandbuch PZ233
GCS-Befehle für E-711, E-712 modulares digitales Mehrkanal-Piezocontrollersystem
Version / Datum
2024-02-28
pdf - 2 MB
Version / Datum
2024-02-28
pdf - 1 MB
Dokumentation
Benutzerhandbuch E712T0010
E-712 Digitales Piezocontrollersystem für PiezoWalk®-Antriebe
Version / Datum
2023-03-09
pdf - 753 KB
Englisch
Softwaredateien
Softwaredateien
PI Software Suite C-990.CD1
Version / Datum
2.9.0.5, 2024-10
zip - 801 MB
Softwaredateien
C-990.CD1 Releasenews
Version / Datum
2.9.0.5, 2024-10
pdf - 322 KB
Englisch
Allgemeine Softwaredokumentation
Allgemeine Softwaredokumentation
Benutzerhandbuch A000T0075
Einen Controller C-887 von PI in TwinCAT 3.1 implementieren
Version / Datum
2024-06-05
pdf - 1 MB
Allgemeine Softwaredokumentation
Software Handbuch SM159
PIFRF-Analyzer
Version / Datum
2021-09-07
pdf - 923 KB
Version / Datum
2021-09-07
pdf - 947 KB
Allgemeine Softwaredokumentation
Software-Handbuch SM157
PIPython - Programmierung von PI Controllern mit Python
Version / Datum
2024-07-09
pdf - 2 MB
Version / Datum
2024-07-09
pdf - 2 MB
Allgemeine Softwaredokumentation
Benutzerhandbuch A000T0028
Aktualisierung von PI-Software mit dem PIUpdateFinder
Version / Datum
2024-06-04
pdf - 416 KB
Version / Datum
2024-06-04
pdf - 422 KB
Allgemeine Softwaredokumentation
Software Handbuch SM146
GCS Array Data Format
Version / Datum
1.2.1
pdf - 153 KB
Englisch
Allgemeine Softwaredokumentation
Software Handbuch SM148
PIMikroMove
Version / Datum
2024-10-23
pdf - 6 MB
Englisch
Allgemeine Softwaredokumentation
Software Handbuch SM151
PI GCS DLL
Version / Datum
2024-06-07
pdf - 3 MB
Englisch
Allgemeine Softwaredokumentation
Software Handbuch SM155
PI MATLAB Driver GCS 2.0
Version / Datum
1.2.0 2019-03-22
pdf - 1 MB
Version / Datum
1.2.0 2019-03-22
pdf - 1 MB
Allgemeine Softwaredokumentation
Software Handbuch SM158
PI GCS2 Driver Library for NI LabVIEW
Version / Datum
7.0.1 2021-03-03
pdf - 3 MB
Englisch
Allgemeine Softwaredokumentation
Technical Note A000T0089
PI Software on ARM-Based Platforms
Version / Datum
2023-05-08
pdf - 276 KB
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
