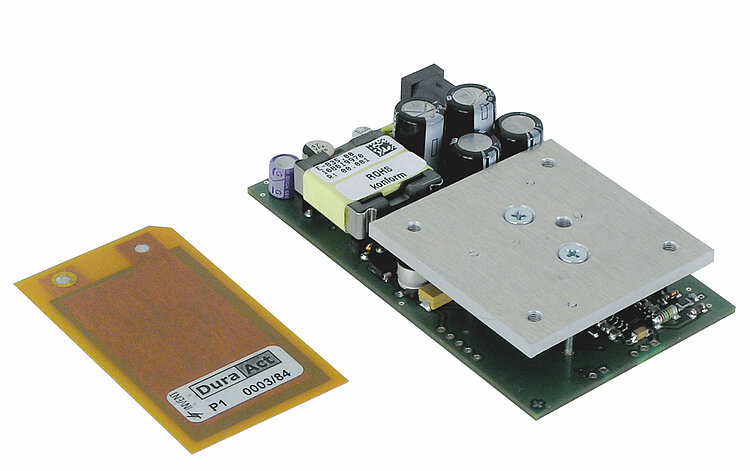

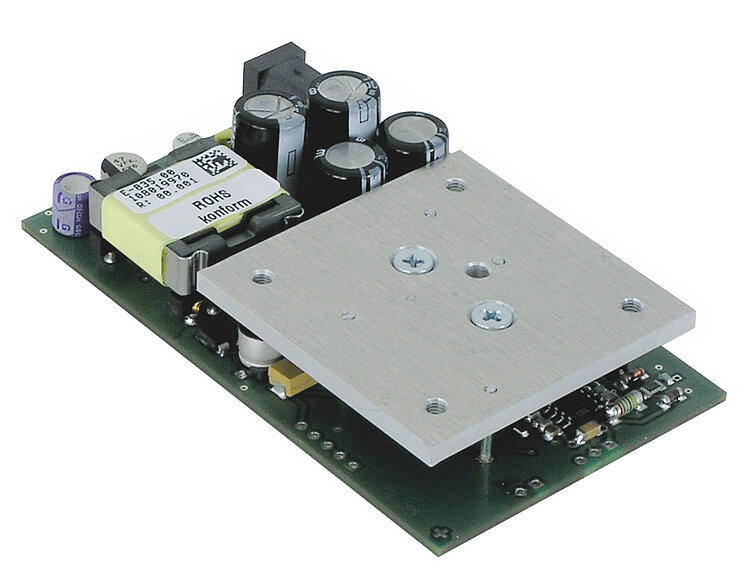

E-835 DuraAct Piezoverstärker

Funktion

Leistungsverstärker für DuraAct Flächenwandler

Kanäle

1

Eingangsspannungsbereich

-4 bis 10 V

Ausgangsspannung

-100 bis 250 V

Spitzenleistung

30 W (<15 ms)

Dauerausgangsleistung

3 W

Spitzenstrom

120 mA (<15 ms)

Dauerausgangsstrom

40 mA

Strombegrenzung

Kurzschlussfest

Spannungsverstärkung

25

Bandbreite Kleinsignal

4,2 kHz (60 nF)

Bandbreite Großsignal

4,2 kHz (unbelastet); 500 Hz (60 nF)

Welligkeit, Rauschen, 20 MHz

2 mV_pp

Ausgangswiderstand

33 Ω

Verstärkerauflösung

<10 mV

Eingangsimpedanz

100 kΩ

Piezospannung

Lötpunkte

Analogeingang

Lötpunkte

Spannungsmonitor

Lötpunkt, 1:100

Betriebstemperaturbereich

5 bis 50 °C (Leistungsminderung über 40 °C)

Überhitzungsschutz

Abschaltung bei 100 °C

Abmessungen

87 mm × 50 mm × 21 mm

Masse

67 g

Betriebsspannung

12 V / 1,7 A

5,5 mm-Hohlstecker

Leistungsaufnahme max.

20 W
