F-712.IRP High-Resolution Photometer

Für optische Leistungsmessung in Alignment-Aufgaben

  • Hoher Dynamikbereich
  • Wellenlängenbereich 600 bis 1700 nm
  • Eingangsbereich von 230 pW bis 1,3 mW @ 1550 nm
  • Logarithmischer Ausgang
  • Signalbandbreite von 6 kHz
  • Zubehör für Anwendungen in der optischen Ausrichtung
F-712.IRP High-Resolution Photometer
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Dieses Photometer erfasst ein optisches Eingangssignal und wandelt es mit hoher Auflösung in ein präzises, logarithmisches Spannungssignal um. Integriert in die vollautomatischen, optischen FMPA- Alignment-Systeme dient das optische Leistungsmessgerät dazu, schnell das Maximum der optischen Intensität zu finden.

Die logarithmische Skalierung des Ausgangssignals ist besonders bei schnellen Scans von Vorteil, da dort die Signalstärke innerhalb weniger Millisekunden um mehrere Größenordnungen schwanken kann.

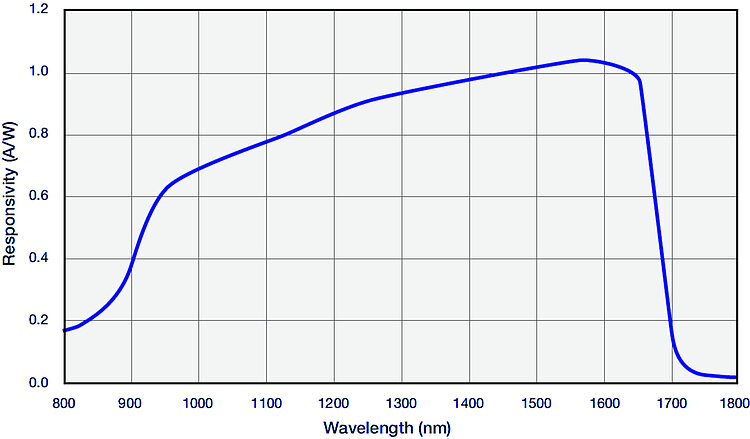

Der große Wellenlängenbereich des Photometers ermöglicht das Arbeiten sowohl im sichtbaren als auch im infraroten Bereich ohne Umschaltung.

Das Design der optischen Eingangsschnittstelle ist so gestaltet, dass die Anbringung der optischen Faser im Steckverbinder keinen Einfluss auf die Messung des optischen Signals hat.

Varianten

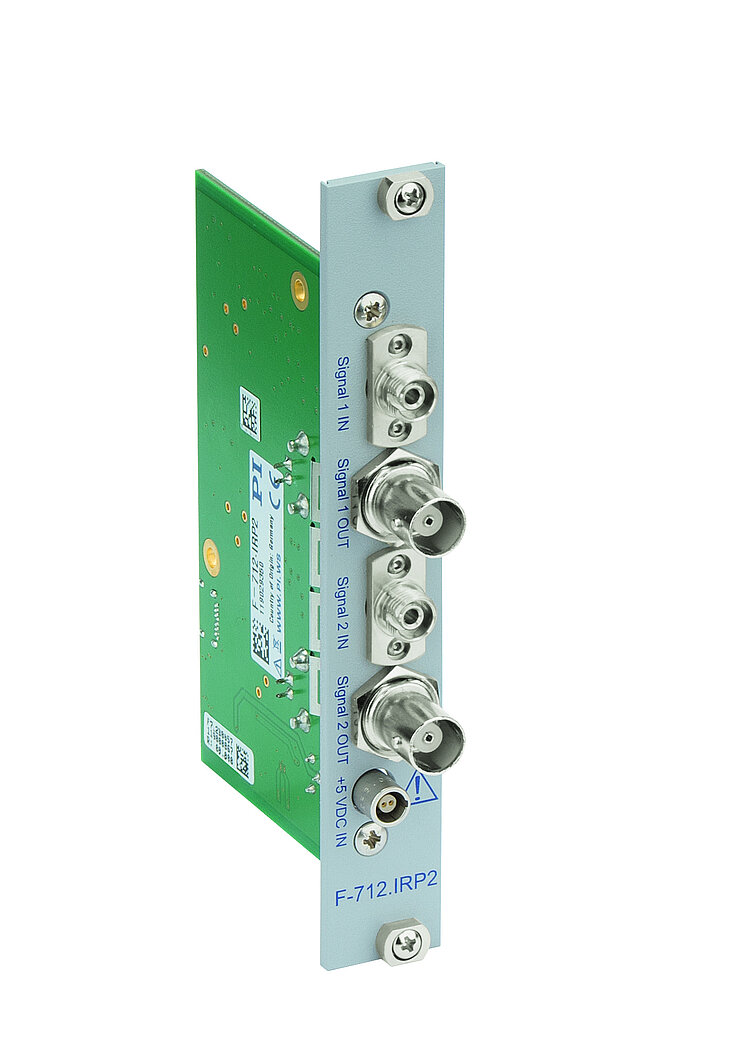

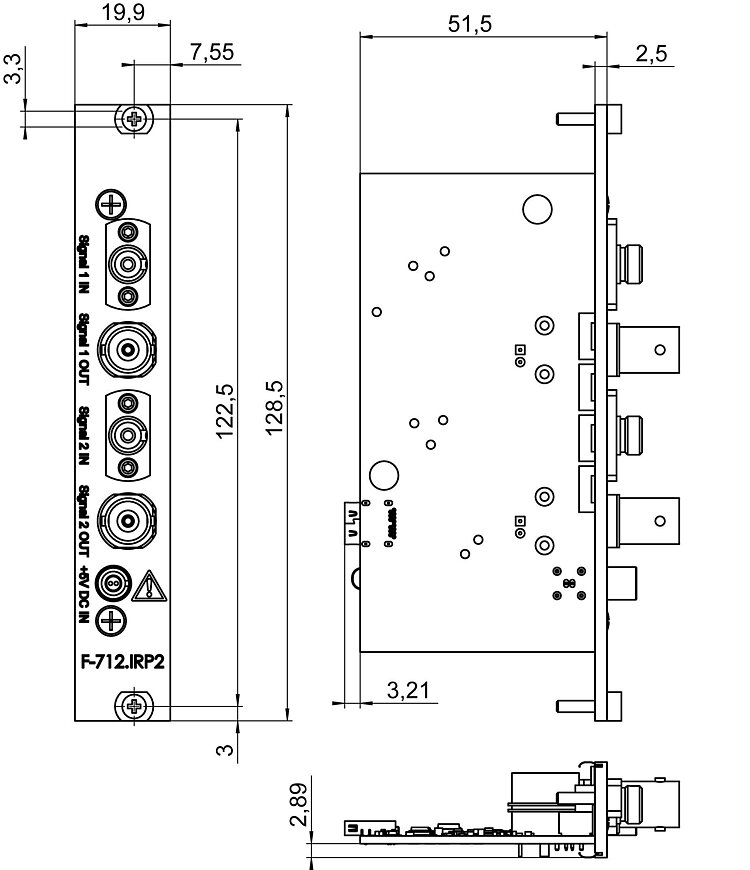

  • Ein zweikanaliges Modul ergänzt den E-712-Controller in den F-712-Alignment-Systemen. Die Leistungsversorgung erfolgt dort über E-711.IA4. Ein 0,4 m langes Kabel zum Anschluss an einen Ausgang des E-711.IA4 ist im Lieferumfang enthalten.

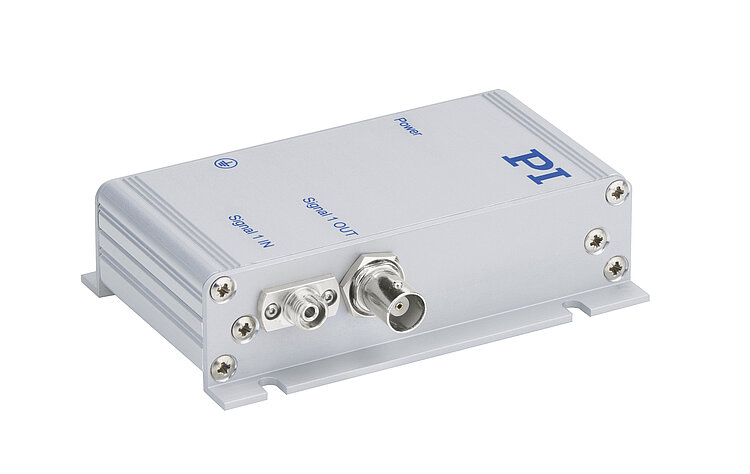

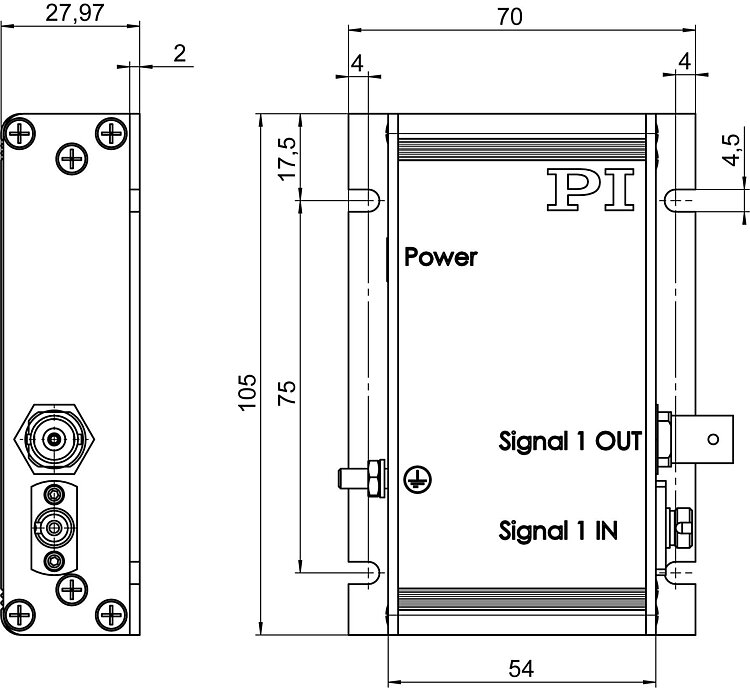

  • Ein einkanaliges Tischgerät mit geringem Leistungsbedarf kann über ein handelsübliches USB-Netzteil versorgt werden (Netzteil nicht im Lieferumfang).

Anwendungen

Wafer-Probing, Packaging. Zubehör für FMPA-Alignment-Systeme in allen Anwendungen, die keine Messung des Absolutwerts der optischen Leistung erfordern.

Spezifikationen

Datenblatt

Datenblatt F-712.IRP

Version / Datum
2020-07-30
pdf - 957 KB
Version / Datum
2020-07-30
pdf - 963 KB

Downloads

Datenblatt

Datenblatt

Datenblatt F-712.IRP

Version / Datum
2020-07-30
pdf - 957 KB
Version / Datum
2020-07-30
pdf - 963 KB

Dokumentation

Dokumentation

Benutzerhandbuch MP192

F-712.IRP1, F-712.IRP2 Optisches Powermeter für 600 bis 1700 nm Wellenlängenbereich, Eingangsleistung von 230 pW bis 1,3 mW, 6 kHz Signalbandbreite, logarithmische Ausgangsspannung von 0,1 bis 1,6 V

Version / Datum
2020-07-30
pdf - 911 KB
Version / Datum
2020-07-30
pdf - 906 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

F-712.IRP1
Hochauflösender optischer Leistungsmesser mit logarithmischem Ausgangssignal, 600 bis 1700 nm Wellenlängenbereich, Eingangsleistung von 230 pW bis 1,3 mW, 6 kHz Signalbandbreite, logarithmische Ausgangsspannung von 0,1 bis 1,6 V, einkanaliges Tischgerät.
F-712.IRP2
Hochauflösender optischer Leistungsmesser mit logarithmischem Ausgangssignal, 600 bis 1700 nm Wellenlängenbereich, Eingangsleistung von 230 pW bis 1,3 mW, 6 kHz Signalbandbreite, logarithmische Ausgangsspannung von 0,1 bis 1,6 V, zweikanaliges Modul für E-712-Controller mit analogem Interfacemodul E-711.IA4. Kabel zum E-711.IA4 im Lieferumfang. Zubehör für FMPA-Systeme mit E-712-Controller.
