Produktübersicht

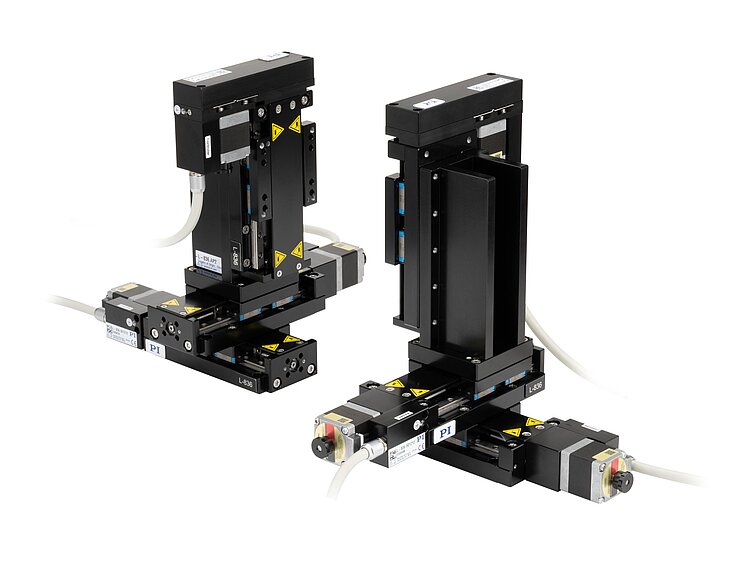

Das F-836 3D-Ausrichtungssystem besteht aus gestapelten Lineartischen der L-836-Serie. Durch hochauflösende Schrittmotoren, hochpräzise Kreuzrollenlager und Präzisions-Linearencoder sind die L-836 Lineartische ideal für Anwendungen geeignet, die hohe Auflösung, hohe Wiederholgenauigkeit und hohe Geschwindigkeit bei kompakten Abmessungen verlangen.
Das F-836 XYZ-System bietet für die 3D-Ausrichtung 3 bzw. 6 lineare Freiheitsgrade. Die Skalierbarkeit des Systems in Richtung weiterer Freiheitsgrade ist durch die zukünftige Integrationsmöglichkeit von Goniometern gewährleistet.
Controller und FMPA-Routinen
Das Ausrichtungssystem wird komplett mit vorkonfiguriertem ACS-Controller geliefert, der alle Achsen in der einseitigen sowie der doppelseitigen Konfiguration steuert. FMPA-Routinen mit schnellem Area Scan und Gradientensuche sind im Controller implementiert (ACS Buffer).
Einsatzgebiete
Anwendungen zur 3D-Ausrichtung über einen großen Stellwegbereich durch Maximierung eines Analogsignals (kurze sowie längere Stellwege erhältlich). Anwendungen mit nur einem Eingangs- und einem Ausgangskanal, z. B. zur Ausrichtung einzelner lichtleitender Fasern.
| Bewegen und Positionieren | F-836.2FD | F-836.2FS | F-836.2LD | F-836.2LS | F-836.5FD | F-836.5FS | F-836.5LD | F-836.5LS | Toleranz |
|---|---|---|---|---|---|---|---|---|---|
| Anzahl aktiver Achsen | 6 | 3 | 6 | 3 | 6 | 3 | 6 | 3 | |
| Aktive Achsen | X ǀ Y ǀ Z | X ǀ Y ǀ Z | X ǀ Y ǀ Z | X ǀ Y ǀ Z | X ǀ Y ǀ Z | X ǀ Y ǀ Z | X ǀ Y ǀ Z | X ǀ Y ǀ Z | |
| Stellweg in X | 25 mm | 25 mm | 25 mm | 25 mm | 50 mm | 50 mm | 50 mm | 50 mm | |
| Stellweg in Y | 25 mm | 25 mm | 25 mm | 25 mm | 50 mm | 50 mm | 50 mm | 50 mm | |
| Stellweg in Z | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm | |
| Kleinste Schrittweite in X | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | |
| Kleinste Schrittweite in Y | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | |
| Kleinste Schrittweite in Z | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | 0,4 µm | |
| Maximale Geschwindigkeit in X | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | |
| Maximale Geschwindigkeit in Y | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | |
| Maximale Geschwindigkeit in Z | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | |
| Antriebstyp | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | |
| Sensortyp | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | |
| Bidirektionale Wiederholgenauigkeit in X, 10% Stellweg | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | |
| Bidirektionale Wiederholgenauigkeit in Y, 10% Stellweg | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | |
| Bidirektionale Wiederholgenauigkeit in Z, 10% Stellweg | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | 2000 nm | |
| Justage | F-836.2FD | F-836.2FS | F-836.2LD | F-836.2LS | F-836.5FD | F-836.5FS | F-836.5LD | F-836.5LS | Toleranz |
| Scanzeit spiralförmiger Flächenscan 100 μm Ø | < 0,5 s | < 0,5 s | < 0,5 s | < 0,5 s | < 0,5 s | < 0,5 s | < 0,5 s | < 0,5 s | max. |
| Scanzeit spiralförmiger Flächenscan 500 μm Ø | < 10 s | < 10 s | < 10 s | < 10 s | < 10 s | < 10 s | < 10 s | < 10 s | max. |
| Signaloptimierung mit Gradientensuche, randomisiert mit ±5 μm (Wiederholbarkeit < 0,01 dB) | 1 s | 1 s | 1 s | 1 s | 1 s | 1 s | 1 s | 1 s | max. |
| Anforderungen an den verwendeten Powermeter | F-836.2FD | F-836.2FS | F-836.2LD | F-836.2LS | F-836.5FD | F-836.5FS | F-836.5LD | F-836.5LS | Toleranz |
| Maximaler Ausgangsspannungsbereich | 10 V | 10 V | 10 V | 10 V | 10 V | 10 V | 10 V | 10 V | max. |
| Minimale Bandbreite | 20 kHz | 20 kHz | 20 kHz | 20 kHz | 20 kHz | 20 kHz | 20 kHz | 20 kHz | min. |
| Maximaler Rauschpegel | 120 dBm | 120 dBm | 120 dBm | 120 dBm | 120 dBm | 120 dBm | 120 dBm | 120 dBm | max. |
Hinweis zu Scanzeiten: Werte ermittelt mit SMF-28 gelinster Faser mit 15 µm MFD (Modenfelddurchmesser). Geschwindigkeit: 2 mm/s, Windungsabstand der Spirale: 0,01 mm
Hinweis zu Signaloptimierung: Durchschnittswert basierend auf randomisierter Startposition. Ermittelt mit SMF-28 gelinster Faser mit 15 µm MFD. Frequenz: 10 Hz, mit optimiertem Parametersatz
Wenn nicht anders angegeben, gelten die Werte für F-836 XYZ-Aufbauten.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

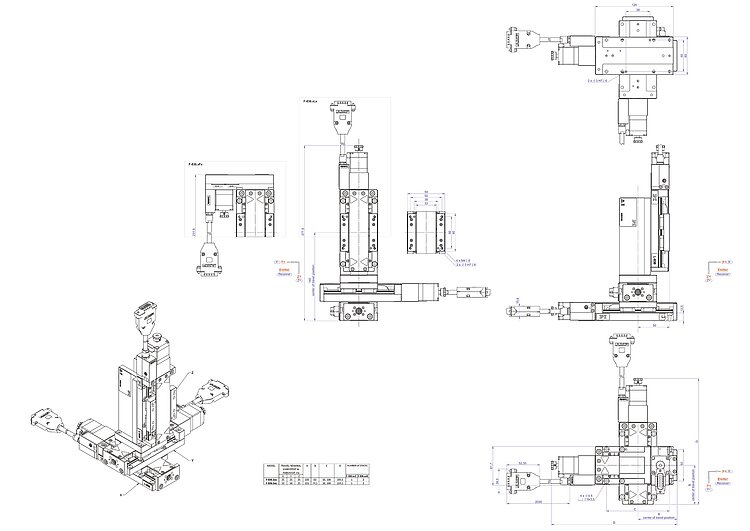

Doppelseitiges Faserausrichtungssystem aus gestapelten Linearpositionierern und Controller; Stellwege X, Y, Z: 25 mm; Z-Achse mit gefaltetem Antriebsstrang; ACS I/O-Module; ACS-Controller mit integrierter FMPA-Funktionalität; Softwarepaket; 2 m Kabellänge
Einseitiges Faserausrichtungssystem aus gestapelten Linearpositionierern und Controller; Stellwege X, Y, Z: 25 mm; Z-Achse mit gefaltetem Antriebsstrang; ACS I/O-Module; ACS-Controller mit integrierter FMPA-Funktionalität; Softwarepaket; 2 m Kabellänge
Doppelseitiges Faserausrichtungssystem aus gestapelten Linearpositionierern und Controller; Stellwege X, Y, Z: 25 mm; ACS I/O-Module; ACS-Controller mit integrierter FMPA-Funktionalität; Softwarepaket; 2 m Kabellänge
Einseitiges Faserausrichtungssystem aus gestapelten Linearpositionierern und Controller; Stellwege X, Y, Z: 25 mm; ACS I/O-Module; ACS-Controller mit integrierter FMPA-Funktionalität; Softwarepaket; 2 m Kabellänge
Doppelseitiges Faserausrichtungssystem aus gestapelten Linearpositionierern und Controller; Stellwege X, Y: 50 mm, Stellweg Z: 25 mm; Z-Achse mit gefaltetem Antriebsstrang; ACS I/O-Module; ACS-Controller mit integrierter FMPA-Funktionalität; Softwarepaket; 2 m Kabellänge
Einseitiges Faserausrichtungssystem aus gestapelten Linearpositionierern und Controller; Stellwege X, Y: 50 mm, Stellweg Z: 25 mm; Z-Achse mit gefaltetem Antriebsstrang; ACS I/O-Module; ACS-Controller mit integrierter FMPA-Funktionalität; Softwarepaket; 2 m Kabellänge
Doppelseitiges Faserausrichtungssystem aus gestapelten Linearpositionierern und Controller; Stellwege X, Y: 50 mm, Stellweg Z: 25 mm; ACS I/O-Module; ACS-Controller mit integrierter FMPA-Funktionalität; Softwarepaket; 2 m Kabellänge
Einseitiges Faserausrichtungssystem aus gestapelten Linearpositionierern und Controller; Stellwege X, Y: 50 mm, Stellweg Z: 25 mm; ACS I/O-Module; ACS-Controller mit integrierter FMPA-Funktionalität; Softwarepaket; 2 m Kabellänge
