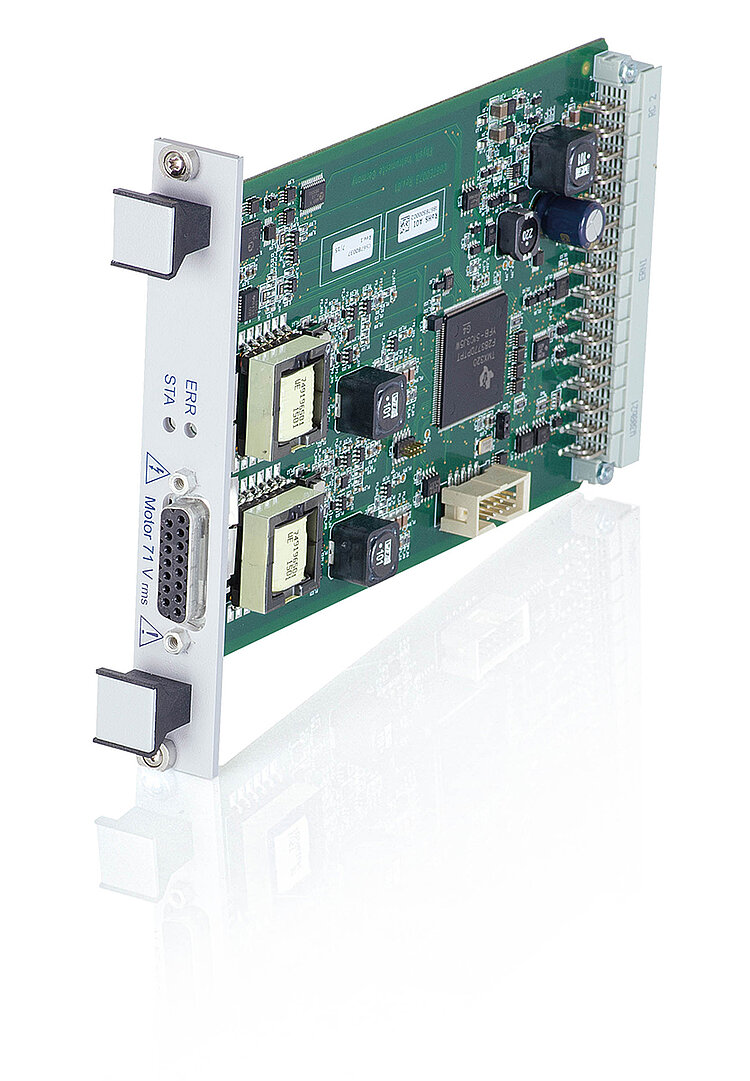

C-867.10C885 PILine®-Controllermodul

Für modulares Controllersystem C-885 PIMotionMaster

Für PILine® Ultraschall-Piezomotoren
50-MHz-Encodereingänge für gleichzeitig hohe Geschwindigkeit und Auflösung
PID-Regelung mit dynamischer Parameterumschaltung
ID-Chip für schnelle Inbetriebnahme
BiSS-Interface

Spezieller PID-Regler für Ultraschall-Piezomotoren. Leistungsendstufe für PILine® Ultraschall-Piezomotoren und Verstellern mit Piezomotoren der Leistungsklassen 2. Dynamische Frequenzregelung zur optimalen Ansteuerung

Differenzielle Signalübertragung für digitale (A/B) Encodersignale. Unterstützung des BiSS-Interface für Absolutencoder. Eingänge für TTL-Signale für End- und Referenzschalter

Kann in jedem freien Einschub platziert werden. Automatische Erkennung und externe Kommunikation (USB, Ethernet) durch das Rechen- und Schnittstellenmodul des C-885. Erweiterbar um optionale digitale Ein- und Ausgänge. Stromversorgung über das Netzteil des C-885

Spezifikationen Angebot / Bestellung

Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.

	C-867.10C885
	Controller für einachsige Positionier- oder Scanningtische, für C-885 PIMotionMaster modulares Mehrachs-Controllersystem
Antriebsarten	PILine®-Motoren der Leistungsklasse 2
Kanäle	1
Bewegung und Regler
Reglertyp	Programmierbare PID-Filter, Parameteränderung im Betrieb
Profilgenerator	Trapezförmiges Geschwindigkeitsprofil
Encodereingang	Sin/Cos oder A/B (quadratur, differenziell, 50 MHz) oder BiSS-Interface
Blockiererkennung	Motorstopp, Regelung deaktiviert bei Überschreitung eines programmierbaren Positionsfehlers oder Leistungspegels
Endschalter	2 x TTL
Referenzschalter	1 x TTL
Elektrische Eigenschaften
Max. Ausgangsleistung	21 W
Max. Ausgangsspannung	200 V_pp
Schnittstellen und Bedienung
Schnittstelle / Kommunikation	USB oder Ethernet, über Digitales Rechen- und Schnittstellenmodul C-885.M1
Motoranschluss	D-Sub 15-pol. (w)
I/O-Leitungen	Optional mit C-885.iD Digitales Interfacemodul für PIMotionMaster:4 analoge/digitale Eingänge (0 bis 5V/TTL), 4 digitale Ausgänge (TTL)
Befehlssatz	PI General Command Set (GCS)
Bedienersoftware	PIMikroMove®
Softwaretreiber	LabVIEW-Treiber, dynamische Bibliotheken für Windows und Linux
Unterstützte Funktionen	Startup-Makro, Makro, Datenrecorder zur Aufnahme von Betriebsgrößen wie Motorspannung, Geschwindigkeit, Position oder Positionsfehler
Umgebung
Betriebsspannung, Versorgung über C-885	24 VDC
Max. Stromaufnahme	2 A
Betriebstemperaturbereich	10 bis 40 °C
Masse	172 g
Abmessungen	186,42 mm × 128,4 mm (3 HE) × 19,98 mm (4 TE)
