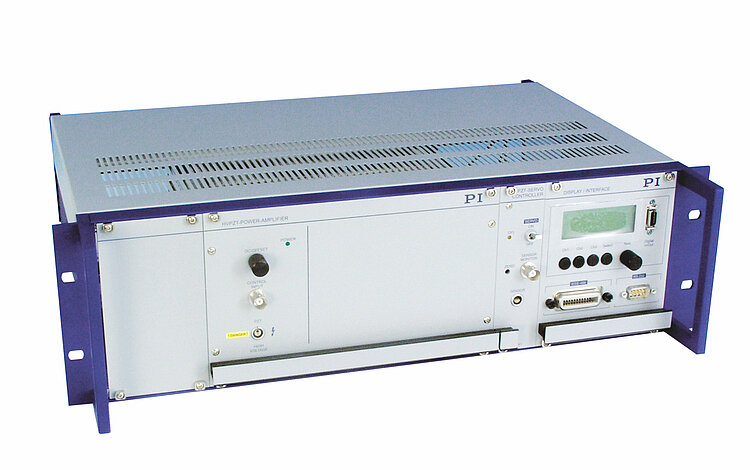

E-470 • E-472 • E-421 PICA Controller

Funktion

Leistungsverstärker für PICA Hochvolt-Piezoaktoren (E-471: mit Servocontroller- und Schnittstellenoption)

Ausgangsspannung

Standard: 3 bis 1100 V

Einstellbar: -260 bis +780 V, -550 bis +550 V, +260 bis -780 V, -3 bis -1100 V

Verstärkerkanäle

E-470, E-471, E-421: 1

E-472: 2

Dauerausgangsleistung

110 W

Spitzenleistung, <5 ms

550 W

Dauerausgangsstrom

100 mA

Spitzenstrom, <5 ms

500 mA

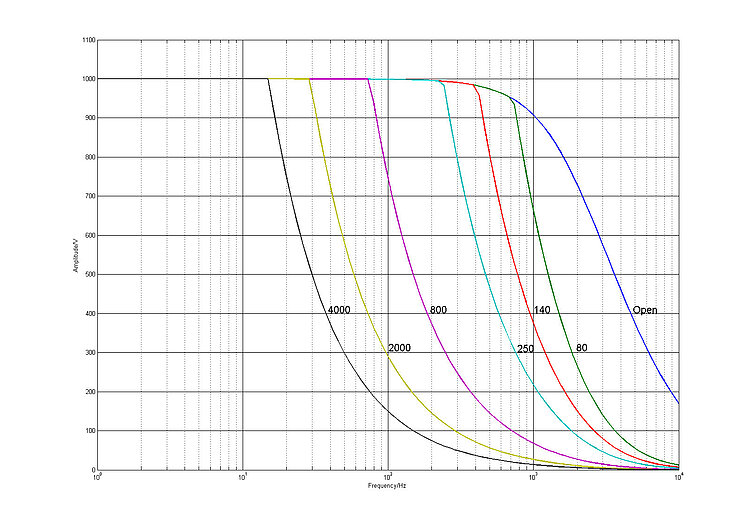

Bandbreite, Kleinsignal

Statisch bis 3 kHz

Bandbreite, Großsignal

Statisch bis 3 kHz

Restwelligkeit, Rauschen, 0 bis 100 kHz

<25 mV_rms

100 mV_pp (200 nF)

Strombegrenzung

Kurzschlussfest

Spannungsverstärkung

100 ±1 (Standard), -100 ±1

Eingangswiderstand

100 kΩ

Eingangsspannungsbereich

Ohne Servo: ±1/100 des gewählten Ausgangsspannungsbereichs

Mit Servo: 0 bis 10 V

Piezoanschluss

LEMO EGG.0B.701.CJL1173

Analogeingang

BNC-Buchse

DC-Offset-Einstellung

10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung

Betriebsspannung

100 bis 120 oder 220 bis 240 V AC, wählbar (Sicherungswechsel erforderlich)

Betriebstemperaturbereich

5 bis 50 °C (Leistungsminderung über 40 °C)

Masse

E-470: 5,2 kg

E-471: 7,6 kg

E-472: 10,1 kg

E-421: 2,5 kg

Abmessungen

E-470: 236 mm × 132 mm × 296 mm + Griffe

E-471, E-472: 450 mm × 132 mm × 296 mm + Griffe

E-421: 215 mm × 123 mm × 185 mm
