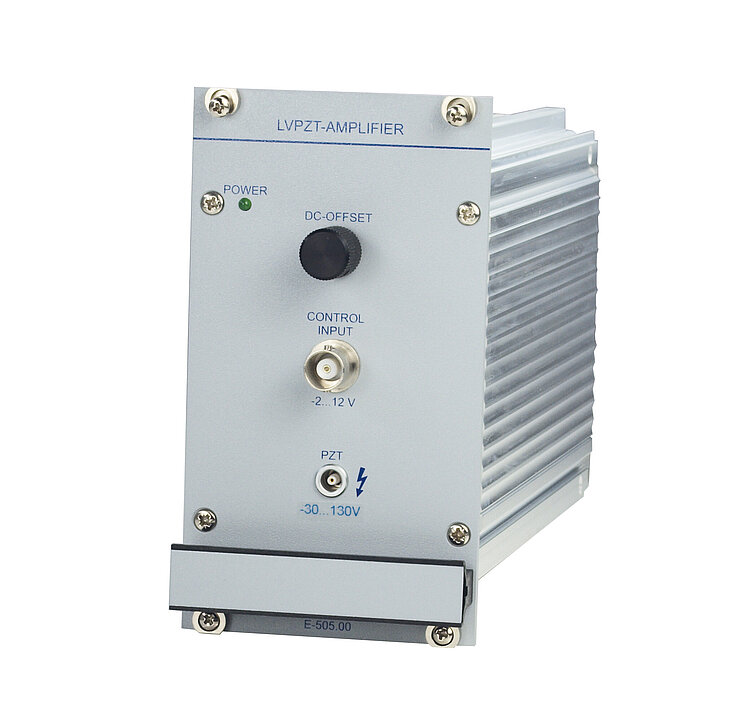

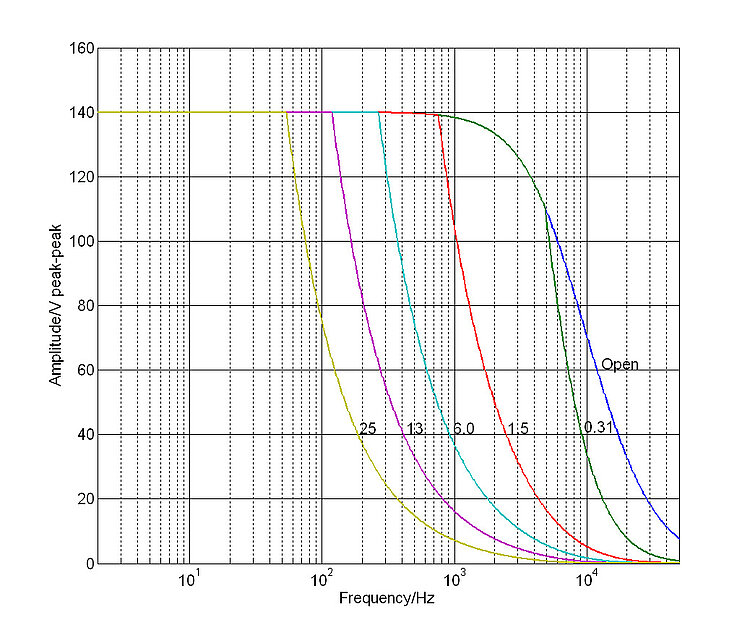

E-505 Piezoverstärkermodul

Funktion

Leistungsverstärker

Leistungsverstärker für Schaltanwendungen*

Offset-Spannungsquelle für Kippspiegelsysteme

Kanäle

1

1

1

Eingangsspannungsbereich

-2 bis +12 V

-2 bis +12 V

-

Ausgangsspannung

-30 bis +130 V

-30 bis +130 V

100 V

Spitzenstrom

2 A (<3 ms)

10 A (<200 µs)

2 A (<5 ms)

Dauerausgangsstrom

215 mA

215 mA

300 mA

Strombegrenzung

Kurzschlussfest

Kurzschlussfest

Kurzschlussfest

Rauschen, 0 bis 100 kHz

<0,6 mVrms

1,0 mVrms

<0,7 mVrms

Spannungsverstärkung

10 ±0,1

10 ±0,1

-

Eingangsimpedanz

1 MΩ / 1 nF

1 MΩ / 1 nF

-

Piezoanschlussbuchse

LEMO ERA.00.250.CTL

LEMO ERA.00.250.CTL

LEMO ERA.00.250.CTL

Analogeingang

BNC

BNC

-

DC-Offset-Einstellung

10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung

10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung

-

Betriebstemperaturbereich

5 bis 50 °C

5 bis 50 °C

5 bis 50 °C

Überhitzungsschutz

Abschaltung bei 85 °C

Abschaltung bei 85 °C

Abschaltung bei 85 °C

Abmessungen

14 TE / 3 HE

14 TE / 3 HE

14 TE / 3 HE

Masse

0,9 kg

0,9 kg

0,9 kg

Betriebsspannung

System E-500

System E-500

System E-500

Max. Leistungsaufnahme

55 W

55 W

55 W
