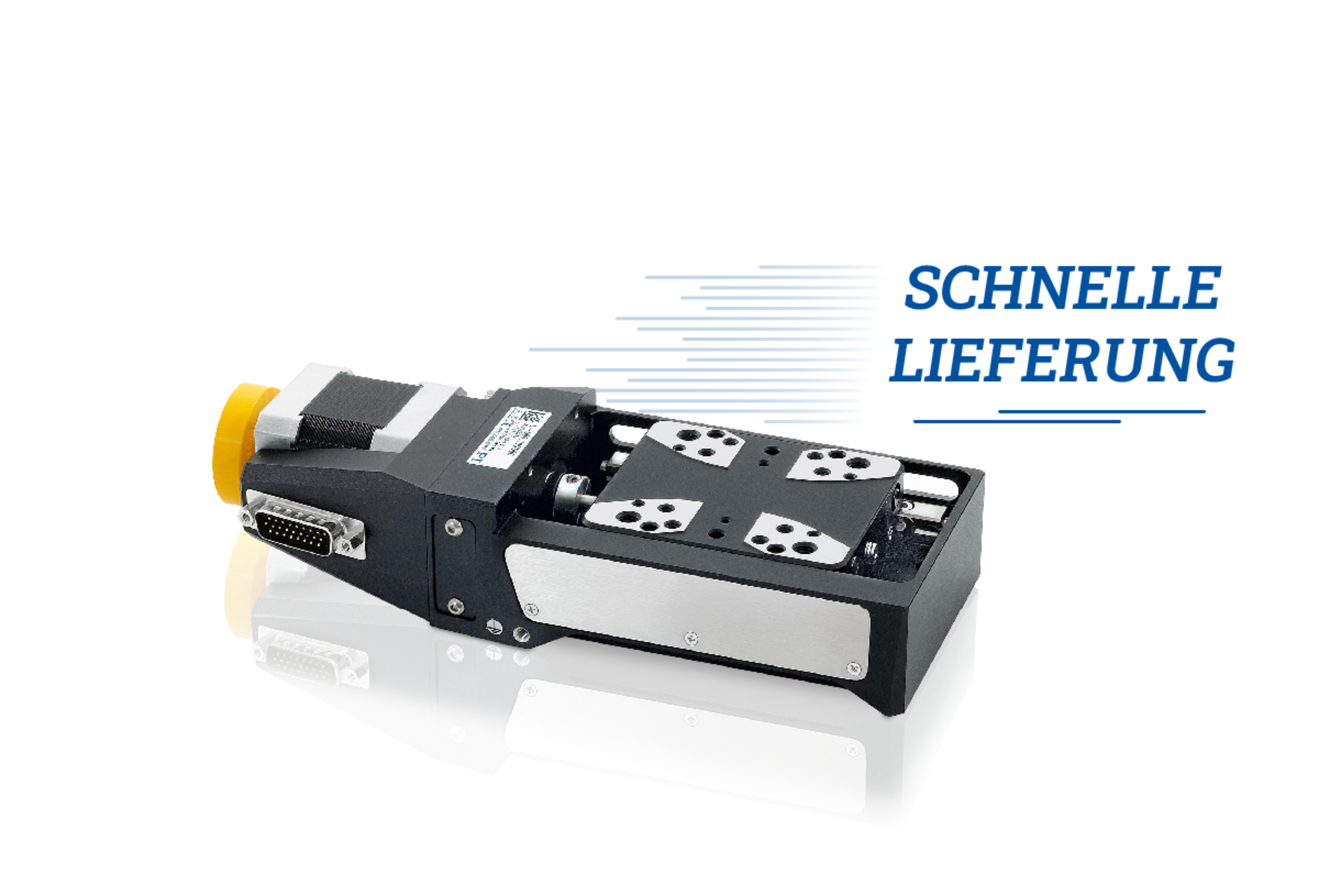

L-509 Präzisions-Lineartisch

Kompakte Bauform, für Lasten bis 10 kg

  • Stellwege von 26 bis 102 mm (1" bis 4")
  • Wiederholgenauigkeit bis 0,1 µm
  • Optional mit Linearencoder zur direkten Positionsmessung
  • ActiveDrive DC-, BLDC-, DC-Getriebe-, DC-Motor, Schrittmotor
  • Richtungserkennender Referenzschalter
  • Vakuumkompatible Artikel verfügbar
L-509 Präzisions-Lineartisch
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Produktübersicht

Hohe Ablaufgenauigkeit und Belastbarkeit durch Kreuzrollenführungen mit Käfig-Zwangsführung. Präzisions-Kugelumlaufspindel mit 1 mm Steigung. Kompaktes Design. Grundprofil aus entspanntem Aluminium für hohe Stabilität. Kontaktlose optische Endschalter. Kontaktloser optischer Referenzschalter mit Richtungserkennung in der Mitte des Stellwegs.

Erhältliche Motortypen

  • DC-Motor
  • ActiveDrive DC-Motor für hohe Geschwindigkeit: Ansteuerung über pulsweitenmodulierte (PWM-) Signale, die Betriebsspannung wird durch einen im Motorgehäuse integrierten Verstärker erreicht
  • DC-Servomotor mit Getriebe für hohe Drehmomente und Auflösung bei geringer Motorleistung
  • 2-Phasen Schrittmotor für kleine Geschwindigkeiten und hohe Auflösung
  • Bürstenloser DC-Motor: Für Anwendungen mit hoher Einschaltdauer. Verwenden Sie einen Controller mit Sinuskommutierung für hervorragenden Gleichlauf und niedrige Vibrationen auch bei niedrigsten Geschwindigkeiten.

Arten der Positionsmessung

  • Ohne Encoder (Open-Loop)
  • Integrierter Rotationsencoder auf der Motorwelle
  • Inkrementeller Linearencoder

Hochgenaue Positionsmessung mit inkrementellem Linearencoder

Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.

Einsatzgebiete

Autofokus. Laserschneiden. Forschung. Biotechnologie. Automatisierung. Optische Justage.

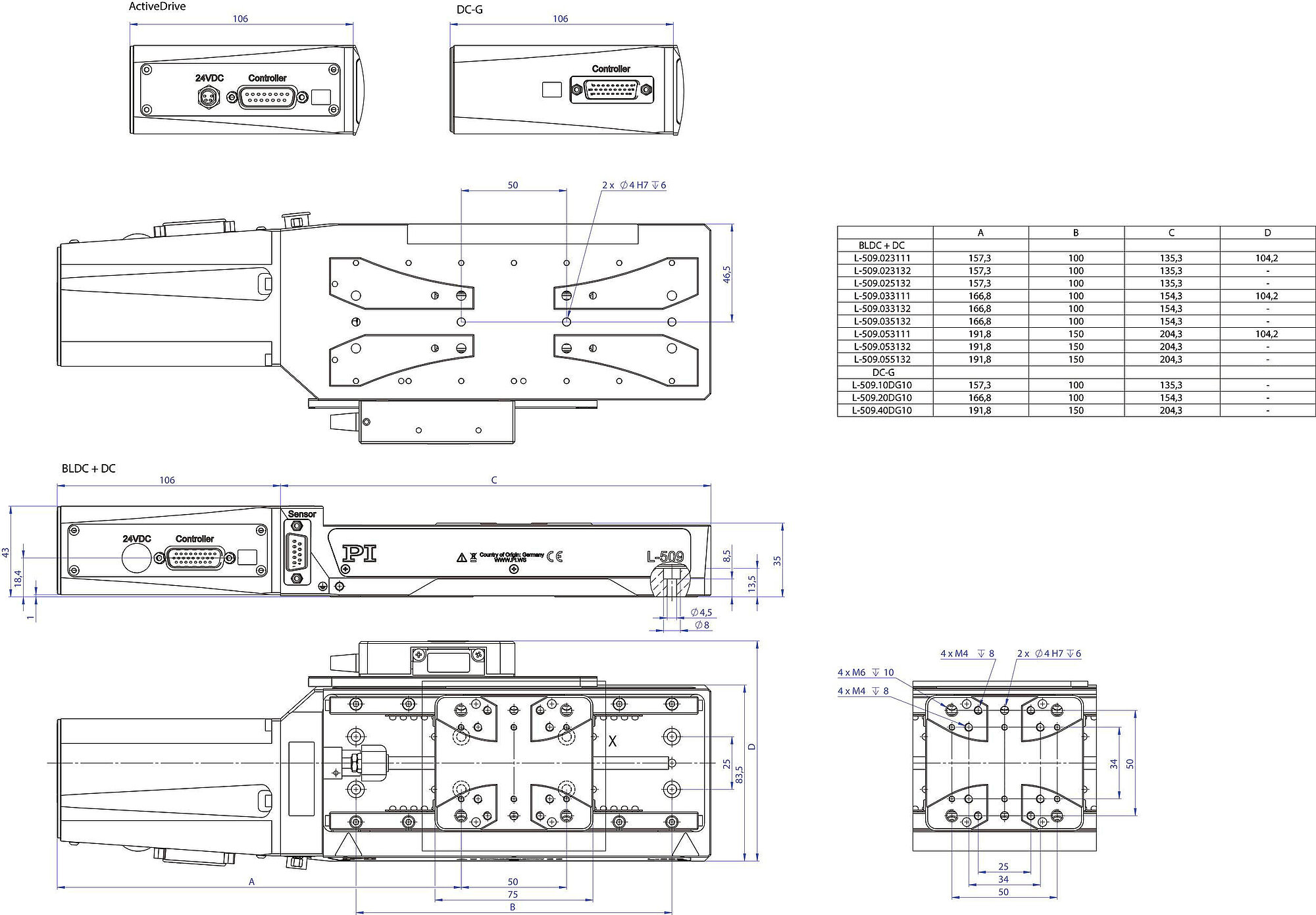

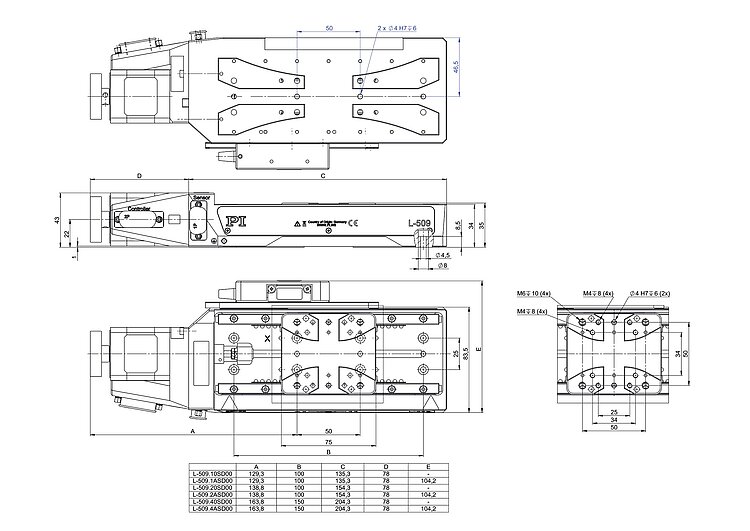

Spezifikationen

Datenblatt

Datenblatt L-509

Version / Datum
2024-07-15
pdf - 4 MB
Version / Datum
2024-07-15
pdf - 4 MB
Version / Datum
2021-01-21
pdf - 1 MB

Downloads

Produktmitteilung

Produktmitteilung

Product Change Notification Motor Driven Products

Version / Datum
2021-04-19
pdf - 917 KB
Englisch

Datenblatt

Datenblatt

Datenblatt L-509

Version / Datum
2024-07-15
pdf - 4 MB
Version / Datum
2024-07-15
pdf - 4 MB
Version / Datum
2021-01-21
pdf - 1 MB

Dokumentation

Dokumentation

Benutzerhandbuch MP141

L-509 Präzisions-Lineartisch, 85 mm Breite

Version / Datum
1.8 2023-06-15
pdf - 3 MB
Version / Datum
1.8 2023-06-15
pdf - 3 MB
Dokumentation

Kurzanleitung MP146EK

Positionierer mit Elektromotoren: DT-xx / HPS-170 / L-xxx / LS-xxx / PRS-xxx / RS-40 / UPL-120 / VT-80 / WT-xx / WT-xxx

Version / Datum
3.0.0 2024-01-15
pdf - 261 KB
Version / Datum
3.0.0 2024-01-15
pdf - 295 KB

3-D-Modelle

3-D-Modelle

3D-Modell L-509.x0DG10

Version / Datum
2017-11-08
zip - 7 MB
3-D-Modelle

3D-Modell L-509.0xx132

Version / Datum
2017-06-09
zip - 9 MB
3-D-Modelle

3D-Modell L-509.xxSD00

Version / Datum
2017-11-08
zip - 15 MB
3-D-Modelle

3D-Modell L-509.xxADx0

Version / Datum
2017-11-07
zip - 17 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

L-509.023111

Präzisions-Lineartisch; DC-Motor; 26 mm Stellweg; 100 N Belastbarkeit; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

L-509.033111

Präzisions-Lineartisch; DC-Motor; 52 mm Stellweg; 100 N Belastbarkeit; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

L-509.053111

Präzisions-Lineartisch; DC-Motor; 102 mm Stellweg; 100 N Belastbarkeit; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

L-509.025132

Präzisions-Lineartisch; Bürstenloser DC-Motor; 26 mm Stellweg; 100 N Belastbarkeit; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 20000 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422

L-509.035132

Präzisions-Lineartisch; Bürstenloser DC-Motor; 52 mm Stellweg; 100 N Belastbarkeit; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 20000 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422

L-509.055132

Präzisions-Lineartisch; Bürstenloser DC-Motor; 102 mm Stellweg; 100 N Belastbarkeit; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 20000 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422

L-509.10DG10

Präzisions-Lineartisch; DC-Getriebemotor; 26 mm Stellweg; 100 N Belastbarkeit; 3 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 4096 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422

L-509.20DG10

Präzisions-Lineartisch; DC-Getriebemotor; 52 mm Stellweg; 100 N Belastbarkeit; 3 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 4096 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422

L-509.40DG10

Präzisions-Lineartisch; DC-Getriebemotor; 102 mm Stellweg; 100 N Belastbarkeit; 3 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 4096 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422

L-509.1ASD00

Präzisions-Lineartisch; 2-Phasen-Schrittmotor; 26 mm Stellweg; 100 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

L-509.2ASD00

Präzisions-Lineartisch; 2-Phasen-Schrittmotor; 52 mm Stellweg; 100 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

L-509.4ASD00

Präzisions-Lineartisch; 2-Phasen-Schrittmotor; 102 mm Stellweg; 100 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze
