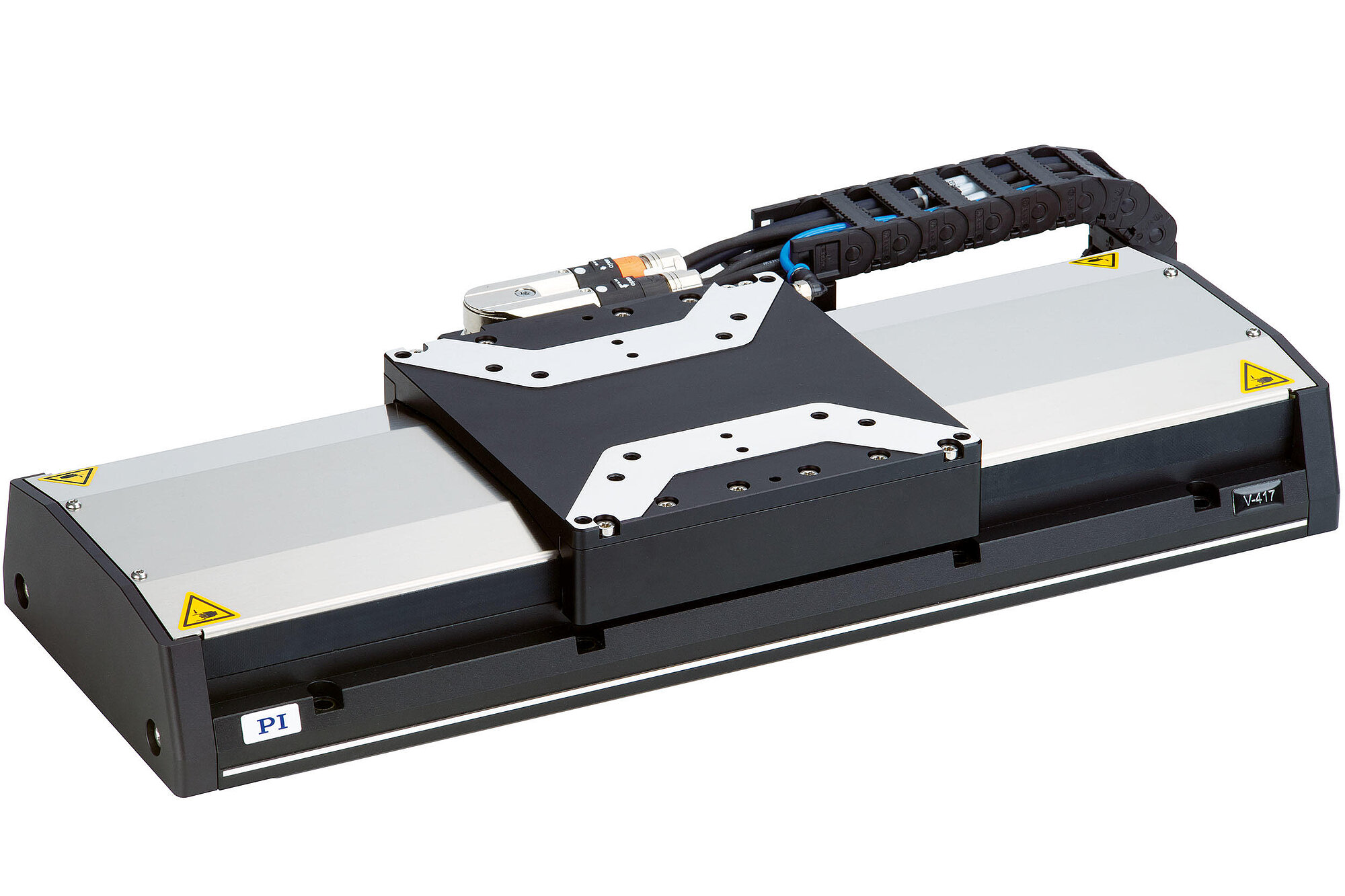

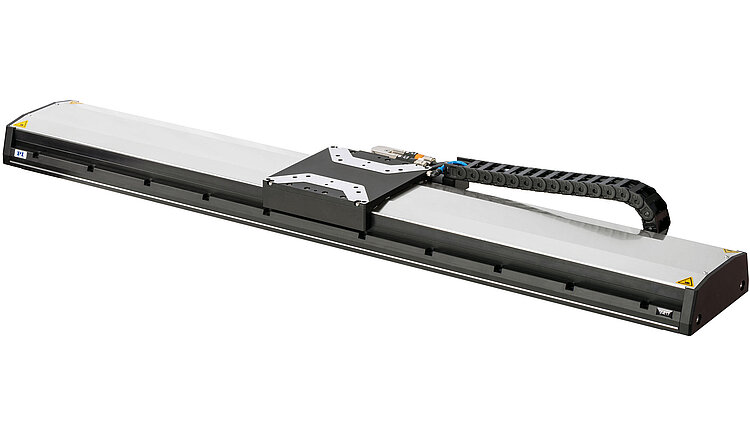

V-417 Hochlast-Lineartisch

Hohe Leistungsfähigkeit, Linearmotor

  • Breite 166mm
  • Stellweg bis 813 mm
  • Nennkraft 87 N
  • Inkrementeller oder absoluter Linearencoder
  • Präzise Kugelumlaufführungen, Belastbarkeit bis 450 N
  • Seitliches Abdeckband zum Schutz vor Partikeln
V-417 Hochlast-Lineartisch
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
Im Moment ist nur eine eingeschränkte Auswahl an Produktvarianten verfügbar.

Bitte beachten Sie, dass im Moment nur eine eingeschränkte Auswahl an Varianten dieser Produktfamilie zur Verfügung steht. Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns über info@pi.de.



Lineartisch der Referenzklasse

Mit V-417 hat PI einen hochpräzisen Lineartisch mit Linearmotor in seinem Produktportfolio für industrielle Lösungen. Das Design ist konsequent auf anspruchsvolle Industriebedingungen ausgerichtet und zeichnet sich durch hohe Steifigkeit und den Einsatz hochwertiger Komponenten aus: leistungsfähige eisenlose Linearmotoren, hochbelastbare Kugelumlaufführungen und präzise Linearencoder. Mit ihrer hohen Auflösung ermöglichen die Encoder eine hervorragende Bahntreue, kleine Folgefehler und kurze Einschwingzeiten. Für maximale Flexibilität kann zwischen inkrementellen und absoluten Encodern gewählt werden. Absolutencoder liefern eindeutige Lageinformationen, die eine sofortige Feststellung der Position ermöglichen. Somit ist keine Referenzierung beim Einschalten erforderlich, Effizienz und Sicherheit im Betrieb können gesteigert werden. Industrietaugliche Stecker bieten ein schnelle und sichere Anschlussmöglichkeit. Das seitliche Abdeckband und der Spülluftanschluss verhindern die Kontaminierung mit Partikeln.

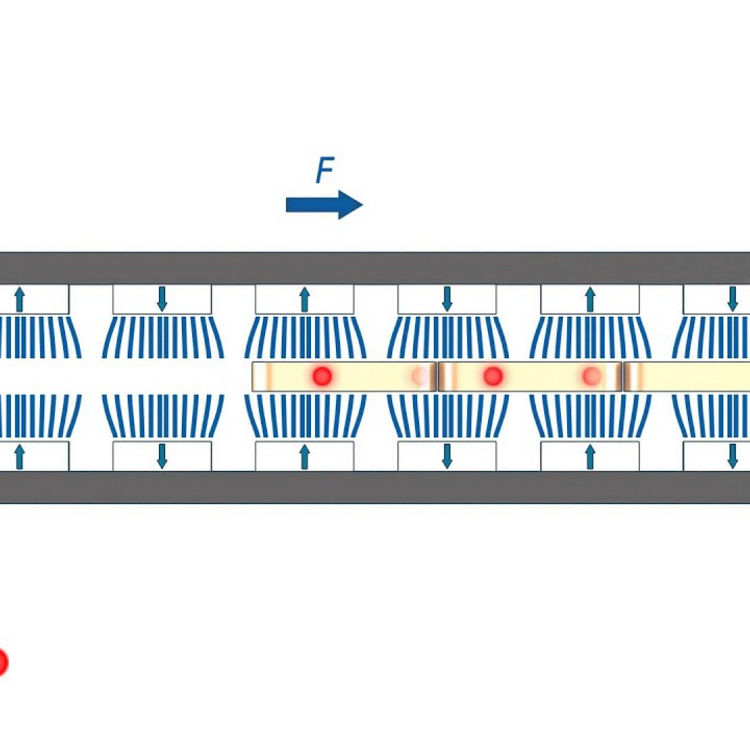

Linearmotoren

Linearmotoren sind elektromagnetische Direktantriebe. Sie verzichten auf mechanische Bauteile im Antriebsstrang und übertragen die Antriebskraft direkt und reibungsfrei auf die Bewegungsplattform. Die Antriebe erreichen hohe Geschwindigkeiten und Beschleunigungen. Eisenlose Motoren eignen sich besonders für Positionieraufgaben mit höchsten Ansprüchen an Präzision, da es keine unerwünschten Wechselwirkungen mit den Permanentmagneten gibt. Dies ermöglicht einen gleichmäßigen Lauf auch bei niedrigsten Geschwindigkeiten, gleichzeitig treten keine Vibrationen bei hohen Geschwindigkeiten auf. Nichtlinearitäten im Regelverhalten werden vermieden und jede beliebige Position kann einfach geregelt werden. Die Antriebskraft ist frei einstellbar.

Einsatzgebiete

Laserschneiden. Scannen. Digitaldruck. Elektronikmontage und -inspektion. AOI (Automatische optische Inspektion). Automatisierung. Flachbildschirm-Herstellung. Anwendungen mit hohen Anforderungen an Dynamik, Präzision, gleichmäßige Scanbewegungen, kurze Einschwingzeiten und kleinen Tracking-Error.

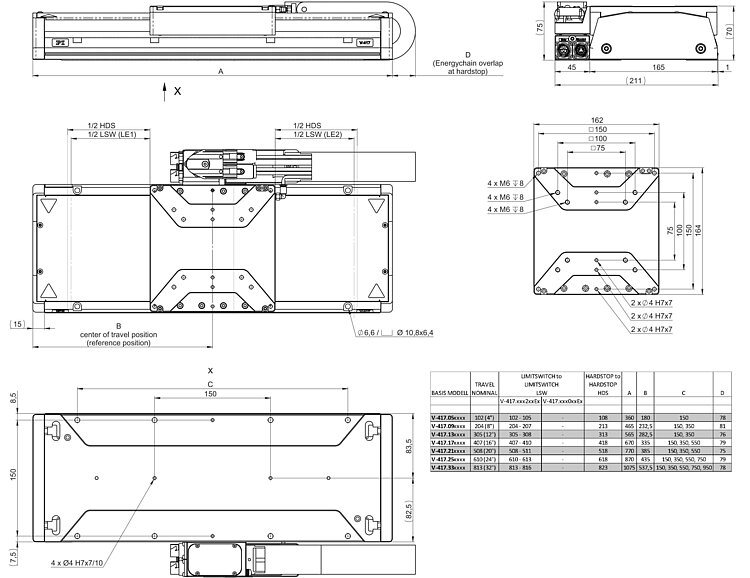

Spezifikationen

Datenblatt

Datasheet V-417

Version / Datum
2024-07-01
pdf - 897 KB
Version / Datum
2024-07-01
pdf - 901 KB
Version / Datum
2020-03-26
pdf - 967 KB
Version / Datum
2019-04-01
pdf - 868 KB

Downloads

Produktmitteilung

Produktmitteilung

Product Change Notification Motor Driven Products

Version / Datum
2021-04-19
pdf - 917 KB
Englisch

Datenblatt

Datenblatt

Datasheet V-417

Version / Datum
2024-07-01
pdf - 897 KB
Version / Datum
2024-07-01
pdf - 901 KB
Version / Datum
2020-03-26
pdf - 967 KB
Version / Datum
2019-04-01
pdf - 868 KB

Dokumentation

Dokumentation

Kurzanleitung MP188EK

Hochlast-Positionierer bis 325 V: V-412 / V-417 / V-857

Version / Datum
2.0.0 09/2023
pdf - 871 KB
Version / Datum
2.0.0 09/2023
pdf - 905 KB
Dokumentation

Benutzerhandbuch V417M0010

V-417.xx6025E0 Hochlast-Lineartisch

Version / Datum
2024-02-14
pdf - 6 MB
Version / Datum
2024-02-14
pdf - 6 MB
Dokumentation

Benutzerhandbuch V417M0008

V-417.xx6025E1 Hochlast-Lineartisch

Version / Datum
2024-02-14
pdf - 6 MB
Version / Datum
2024-02-14
pdf - 6 MB
Dokumentation

Benutzerhandbuch V417M0009

V-417.xx6211E0 Hochlast-Lineartisch

Version / Datum
2024-02-14
pdf - 6 MB
Version / Datum
2024-02-14
pdf - 6 MB
Dokumentation

Benutzerhandbuch V417M0005

V-417.xx6211E1 Hochlast-Lineartisch

Version / Datum
2024-02-14
pdf - 6 MB
Version / Datum
2024-02-14
pdf - 6 MB
Dokumentation

Benutzerhandbuch V417UM0001

V-417.E1XYHxx Schleppketten

Version / Datum
2024-02-20
pdf - 945 KB
Version / Datum
2024-02-20
pdf - 951 KB

3-D-Modelle

3-D-Modelle

3D-Modell V-417.056xxxEx

Version / Datum
2019-09-30
zip - 9 MB
3-D-Modelle

3D-Modell V-417.096xxxEx

Version / Datum
2019-09-30
zip - 10 MB
3-D-Modelle

3D-Modell V-417.136xxxEx

Version / Datum
2019-09-30
zip - 10 MB
3-D-Modelle

3D-Modell V-417.176xxxEx

Version / Datum
2019-09-30
zip - 10 MB
3-D-Modelle

3D-Modell V-417.216xxxEx

Version / Datum
2019-09-30
zip - 9 MB
3-D-Modelle

3D-Modell V-417.256xxxEx

Version / Datum
2019-09-30
zip - 9 MB
3-D-Modelle

3D-Modell V-417.336xxxEx

Version / Datum
2019-09-30
zip - 10 MB
Im Moment ist nur eine eingeschränkte Auswahl an Produktvarianten verfügbar.

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

V-417.056025E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 102 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2

V-417.096025E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 204 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2

V-417.096025E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 204 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2; Schleppkette

V-417.136025E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 305 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2

V-417.136025E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 305 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2; Schleppkette

V-417.176025E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 407 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2

V-417.176025E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 407 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2; Schleppkette

V-417.216025E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 508 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2

V-417.216025E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 508 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2; Schleppkette

V-417.256025E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 610 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2

V-417.256025E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 610 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2; Schleppkette

V-417.336025E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 813 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2

V-417.336025E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 813 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2; Schleppkette

V-417.096211E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 204 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

V-417.096211E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 204 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze; Schleppkette

V-417.136211E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 305 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

V-417.136211E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 305 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze; Schleppkette

V-417.176211E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 407 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

V-417.176211E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 407 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze; Schleppkette

V-417.216211E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 508 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

V-417.216211E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 508 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze; Schleppkette

V-417.256211E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 610 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

V-417.256211E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 610 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze; Schleppkette

V-417.336211E0

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 813 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

V-417.336211E1

Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor bis 325 V; 813 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze; Schleppkette
