P-545.2R8S
PInano® XY-Piezosystem; freie Apertur für Objektträger; 200 µm × 200 µm Stellweg (X × Y); piezoresistiv, direkte Positionsmessung; D-Sub 37 (m)-Stecker; 1,7 m Kabellänge; mit USB-Digitalcontroller

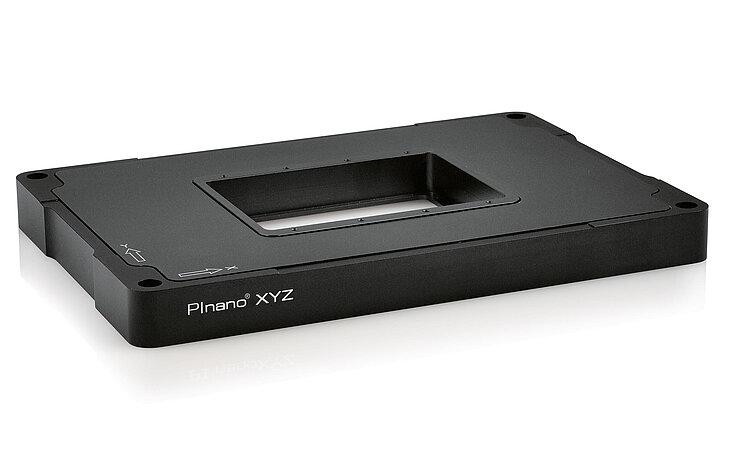

P-545.xR8S PInano® XY(Z)-Piezosystem
Preisgünstiges Nanopositioniersystem für die hochauflösende Mikroskopie
- Preisgünstiges, kostenoptimiertes Design mit piezoresistiven Sensoren
- Stellwege bis 200 µm × 200 µm × 200 µm
- Inklusive E-727 USB-Controller und Software
- Niedrige Bauhöhe für einfache Integration: 20 mm
- Freie Apertur für 3×1''-Objektträger, versenkte Einlegerahmen
- Überlegene Lebensdauer dank PICMA® Piezoaktoren
- Sub-nm-Auflösung, schnelle Ansprechzeit im ms-Bereich

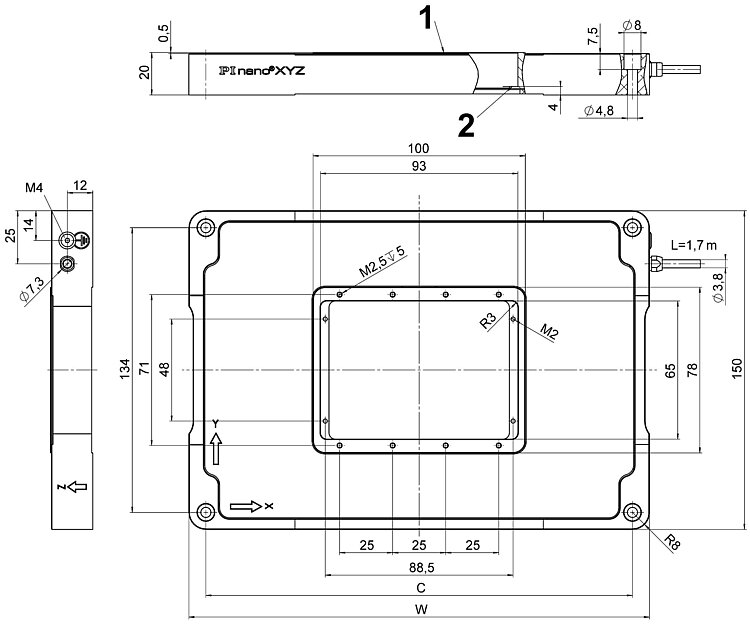

P-545.xx8S, Abmessungen in mm. P-545.3x8S: W = 217, C = 201. P-545.2x8S: W = 182, C = 166. 1: Obere Montagefläche der Bewegungsplattform mit acht Montagebohrungen M2,5. 2: Untere Montagefläche der Bewegungsplattform mit vier Montagebohrungen M2 (Durchgangsbohrungen).

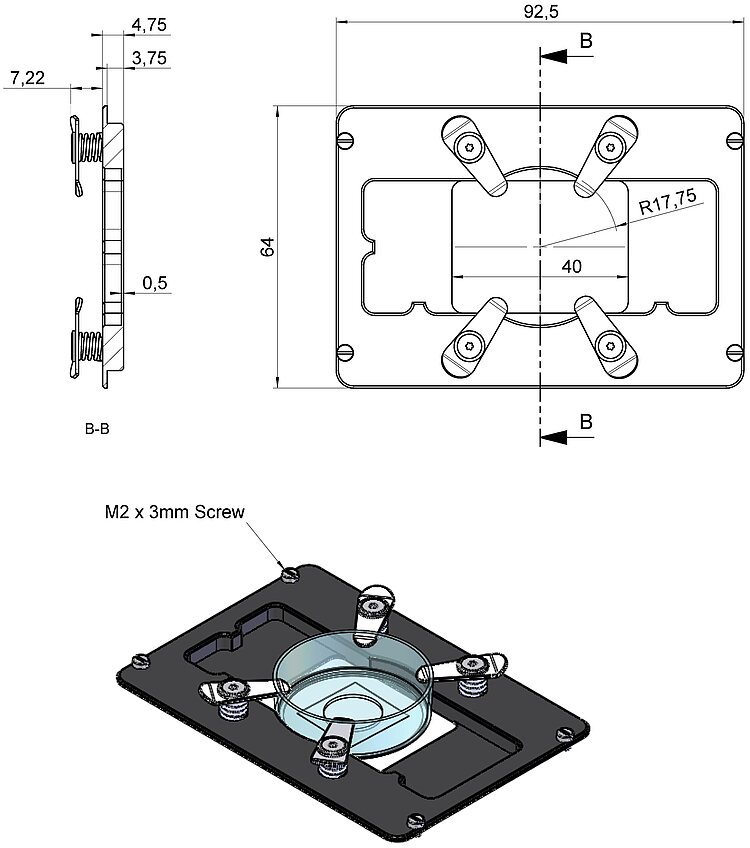

Zubehör: P-545.PD3, Halter für Petrischalen, Abmessungen in mm.

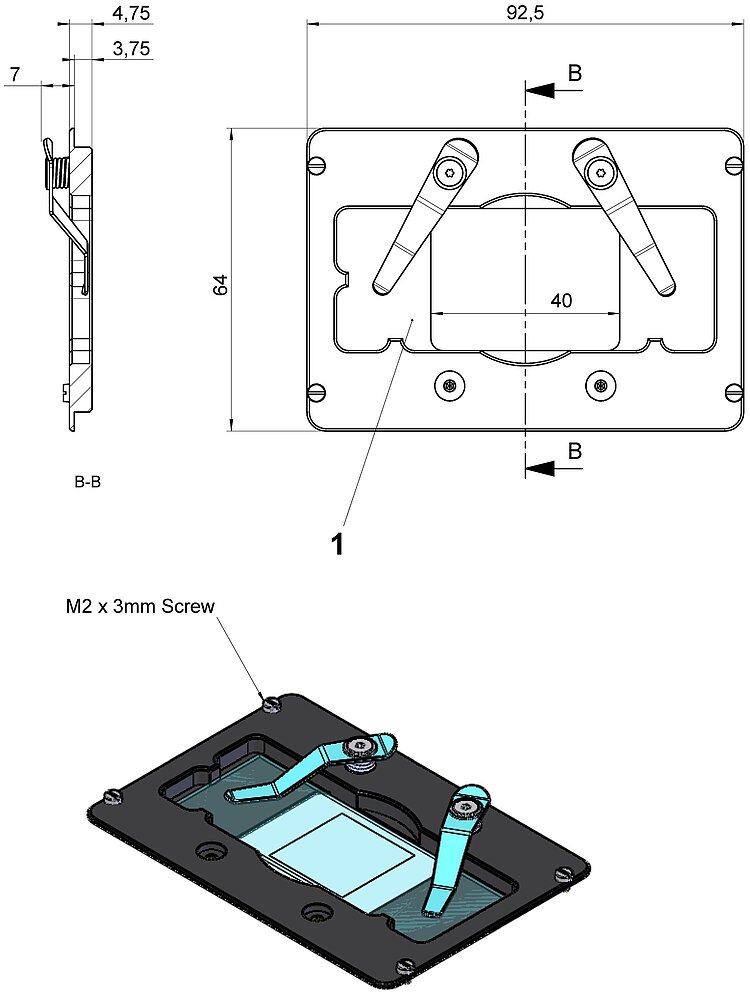

Zubehör: P-545.SH3, Objektträgerhalter, Abmessungen in mm. 1: Aussparung für Standard-Objektträger (25 mm × 75 mm).
P-545.xR8S PInano® XY(Z)-Piezosystem
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
System P-545.xR8S, bestehend aus Piezotisch P-545.2R8H oder P-545.3R8H und Controller E-727.3RDA
Einsatzgebiete
- Hochauflösende Mikroskopie
- Screening
- Konfokale Mikroskopie
- Biotechnologie
- Hohe Zuverlässigkeit auch in Umgebungen mit hoher Luftfeuchtigkeit
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Umfangreiche Software für raschen Beginn des produktiven Betriebs
Dank Unterstützung von MATLAB und NI LabVIEW sowie aller gängigen Betriebssysteme (Windows, Linux und macOS) gelingt die Integration in nahezu jede Umgebung – schnell und effizient. Ausgereifte Programmierbeispiele und Software-Tools wie PIMikroMove® verkürzen die Zeit bis zum produktiven Betrieb erheblich.
Spezifikationen
Spezifikationen
| Bewegen | P-545.2R8S | P-545.3R8S | Toleranz |
|---|---|---|---|
| Aktive Achsen | X ǀ Y | X ǀ Y ǀ Z | |
| Stellweg in X | 200 µm | 200 µm | |
| Stellweg in Y | 200 µm | 200 µm | |
| Stellweg in Z | — | 200 µm | |
| Positionieren | P-545.2R8S | P-545.3R8S | Toleranz |
| Integrierter Sensor | Piezoresistiv, direkte Positionsmessung | Piezoresistiv, direkte Positionsmessung | |
| Systemauflösung | < 1 nm | < 1 nm | typ. |
| Antriebseigenschaften | P-545.2R8S | P-545.3R8S | Toleranz |
| Antriebstyp | PICMA® | PICMA® | |
| Elektrische Kapazität in X | 6 µF | 6 µF | ±20 % |
| Elektrische Kapazität in Y | 6 µF | 6 µF | ±20 % |
| Elektrische Kapazität in Z | — | 12 µF | ±20 % |
| Mechanische Eigenschaften | P-545.2R8S | P-545.3R8S | Toleranz |
| Zulässige Druckkraft in Z | 50 N | 50 N | max. |
| Zulässige Zugkraft in Z | 30 N | 30 N | max. |
| Führung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | |
| Gesamtmasse | 1 kg | 1,2 kg | ±5 % |
| Material | Aluminium | Aluminium | |
| Anschlüsse und Umgebung | P-545.2R8S | P-545.3R8S | Toleranz |
| Betriebstemperaturbereich | 15 bis 40 °C | 15 bis 40 °C | |
| Anschluss | D-Sub 37 (m) | D-Sub 37 (m) | |
| Kabellänge | 1,7 m | 1,7 m | +10 cm |
| Controller | P-545.2R8S | P-545.3R8S | Toleranz |
| Controllertyp | E-727.3RDA (im Lieferumfang enthalten) | E-727.3RDA (im Lieferumfang enthalten) | |
| Anwendungsbezogene Funktionen | Makro ǀ Datenrekorder | Makro ǀ Datenrekorder | |
| Bewegungstypen | Funktionsgenerator | Funktionsgenerator | |
| Kommunikationsschnittstellen | Ethernet ǀ RS-232 ǀ SPI ǀ USB | Ethernet ǀ RS-232 ǀ SPI ǀ USB | |
| Befehlssatz | GCS 2.0 | GCS 2.0 | |
| Bedienersoftware | PIMikroMove® | PIMikroMove® | |
| Software-APIs | C, C++, C# ǀ MATLAB ǀ NI LabView | C, C++, C# ǀ MATLAB ǀ NI LabView | |
| I/O-Leitungen | Analogeingang über 18-Bit-A/D-Wandler; Analogausgang über 20-Bit-D/A-Wandler. | Analogeingang über 18-Bit-A/D-Wandler; Analogausgang über 20-Bit-D/A-Wandler. |
Zulässige Druckkraft in Z: Die empfohlene Last für den dynamischen Betrieb beträgt 0,5 kg (max.). Mit weniger Last ist eine höhere Dynamik möglich.
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
