P-725.1CDE2
PIFOC® Fokus-Scanner für Mikroskop-Objektive, hochpräzise, schnelles Einschwingen, 100 µm, kapazitive Sensoren, D-Sub-Stecker
P-725.xCDE2 PIFOC® Fokus-Scanner für Mikroskop-Objektive
Dynamisches Scannen mit Stellwegen von 100 µm, 400 µm oder 800 µm
- Stellweg 100 µm, 400 µm oder 800 µm
- Wesentlich schnelleres Ansprechen und höhere Lebensdauer als motorische Antriebe
- Feinpositionierung von Objektiven mit Sub-nm-Auflösung
- Direkte Positionsmessung mit kapazitiven Sensoren: Höchste Linearität
- Große freie Apertur mit Ø 29 mm

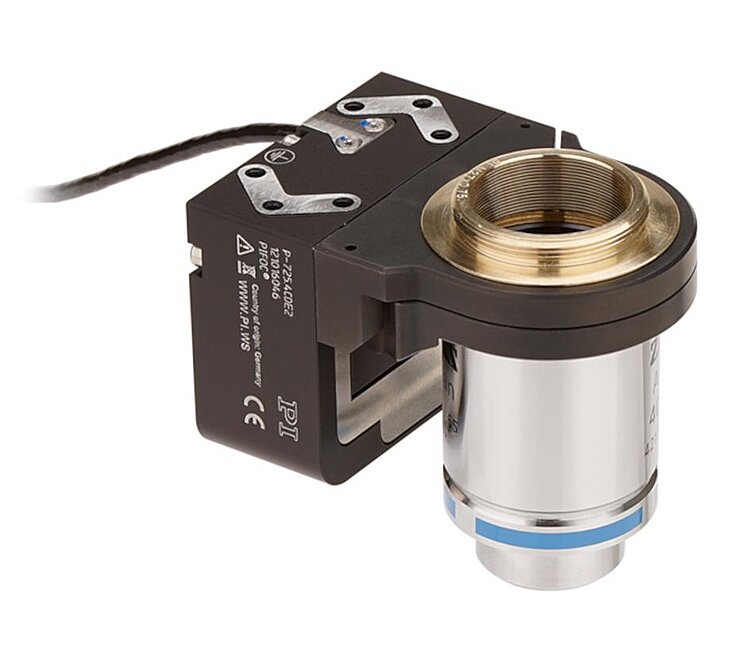

P-725.4CDE2 mit Objektiv (nicht im Lieferumfang)

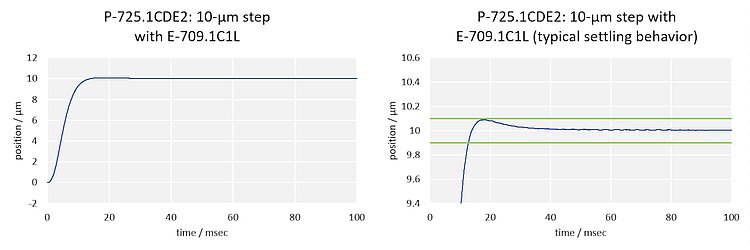

Schnelles Einschwingen: Durch den steifen Aufbau kann der P-725.1CDE2 PIFOC® einen 10-µm-Schritt mit 1 % Fehlerband in nur 14 ms durchführen (150 g Last, mit E-709.1C1L-Controller).

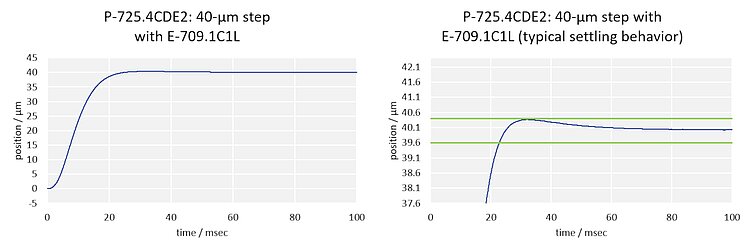

Schnelles Einschwingen: Durch den steifen Aufbau kann der P-725.4CDE2 PIFOC® einen 40-µm-Schritt mit 1 % Fehlerband in nur 22 ms durchführen (150 g Last, mit E-709.1C1L-Controller).

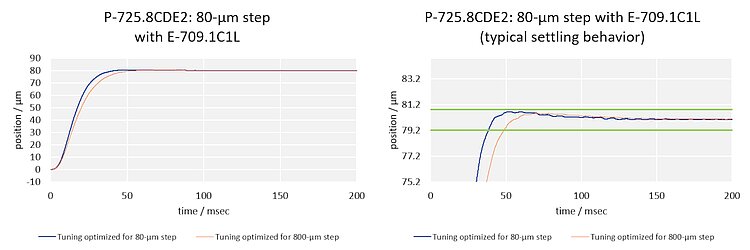

Schnelles Einschwingen: Durch den steifen Aufbau kann der P-725.8CDE2 PIFOC® einen 80-µm-Schritt mit 1 % Fehlerband in nur 39 ms durchführen (150 g Last, mit E-709.1C1L-Controller).
Gewindeadapter und Distanzstücke für P-725.xCDEx und P-725.xCDE1S

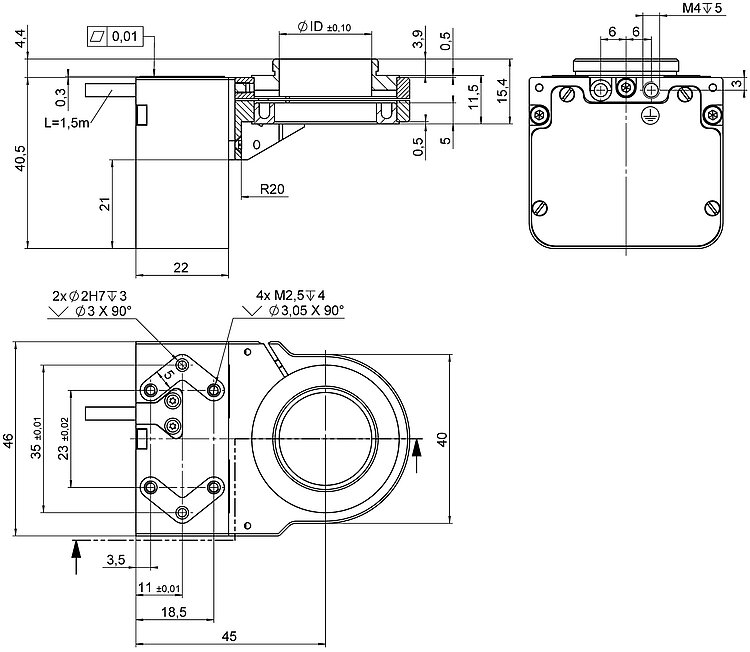

P-725.1CDE2 und P-725.4CDE2, Abmessungen in mm (Adapter und Distanzstücke bitte separat bestellen)

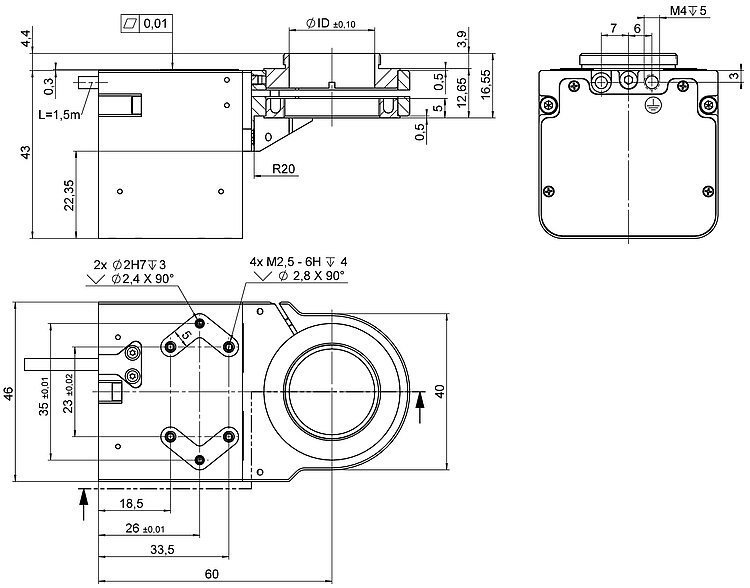

P-725.8CDE2, Abmessungen in mm (Adapter und Distanzstücke bitte separat bestellen)

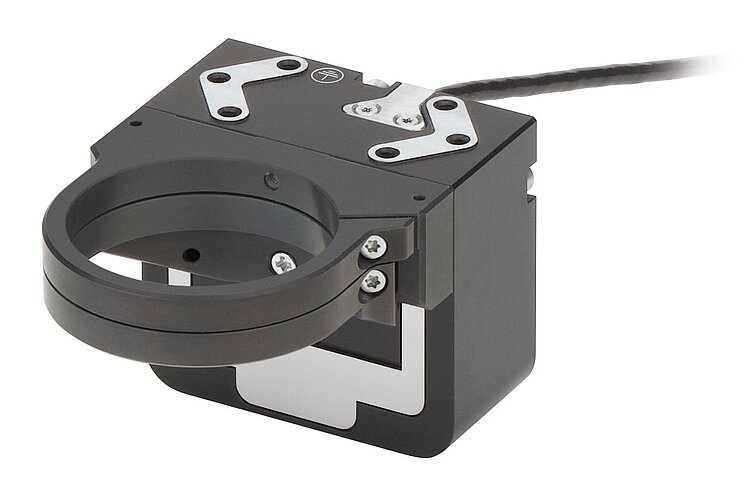

P-725.4CDE2

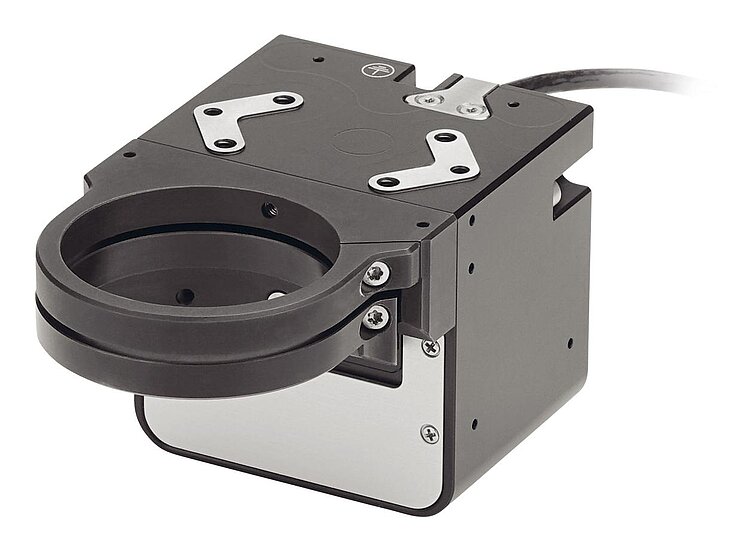

P-725.8CDE2
P-725.8CDE2 mit P-725.03x Gewindeadaptern und P-725.03S Distanzstück, eingesetzt zwischen Mikroskoprevolver und Objektiv
P-725.xCDE2 PIFOC® Fokus-Scanner für Mikroskop-Objektive
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Einsatzgebiete
- Superresolution-Mikroskopie
- Lichtscheibenmikroskopie
- Konfokale Mikroskopie
- 2-Photonenmikroskopie
- 3D-Imaging
- Screening
- Interferometrie
- Messtechnik
- Autofokus-Systeme
- Biotechnologie
- Halbleiterinspektion
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Sub-Nanometer-Auflösung mit kapazitiven Sensoren
Kapazitive Sensoren messen kontaktfrei mit Sub-Nanometer-Auflösung. Sie garantieren eine herausragende Linearität der Bewegung, eine hohe Langzeitstabilität und eine Bandbreite im kHz-Bereich.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Spezifikationen
Spezifikationen
| Bewegen | P-725.1CDE2 | P-725.4CDE2 | P-725.8CDE2 | Toleranz |
|---|---|---|---|---|
| Aktive Achsen | Z | Z | Z | |
| Stellweg in Z | 100 µm | 400 µm | 800 µm | +20 / -0 % |
| Stellweg in Z, ungeregelt | 120 µm | 420 µm | 840 µm | ±20 % |
| Linearitätsabweichung in Z | < 0,03 % | < 0,03 % | < 0,03 % | |
| Winkelabweichung um X | ± 10 µrad | ± 10 µrad | ± 50 µrad | |
| Winkelabweichung um Y | ± 10 µrad | ± 45 µrad | ± 50 µrad | |
| Positionieren | P-725.1CDE2 | P-725.4CDE2 | P-725.8CDE2 | Toleranz |
| Kleinste Schrittweite in Z | 1 nm | 4 nm | 5 nm | |
| Punkt-Wiederholgenauigkeit, 10-%-Schritt, 1 Sigma | 10 nm | 10 nm | 50 nm | |
| Integrierter Sensor | Kapazitiv, direkte Positionsmessung | Kapazitiv, direkte Positionsmessung | Kapazitiv, direkte Positionsmessung | |
| Sensorrauschen, 1 Sigma | 0,2 nm | 0,2 nm | 0,8 nm | |
| Positionsrauschen in Z | 0,1 nm | 0,1 nm | 0,4 nm | max. |
| Einschwingzeit für 10-%-Schritt in Z | 14 ms | 22 ms | 39 ms | ±10 % |
| Antriebseigenschaften | P-725.1CDE2 | P-725.4CDE2 | P-725.8CDE2 | Toleranz |
| Antriebstyp | PICMA® | PICMA® | PICMA® | |
| Elektrische Kapazität in Z | 3,2 µF | 6,4 µF | 12,8 µF | ±20 % |
| Mechanische Eigenschaften | P-725.1CDE2 | P-725.4CDE2 | P-725.8CDE2 | Toleranz |
| Steifigkeit in Z | 0,5 N/µm | 0,25 N/µm | 0,07 N/µm | ±20 % |
| Resonanzfrequenz in Z, unbelastet | 680 Hz | 400 Hz | 230 Hz | ±20 % |
| Resonanzfrequenz in Z, belastet mit 150 g | 290 Hz | 175 Hz | 110 Hz | ±20 % |
| Zulässige Druckkraft in Z | 100 N | 100 N | 100 N | max. |
| Zulässige Zugkraft in Z | 20 N | 20 N | 20 N | max. |
| Führung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | |
| Gesamtmasse | 280 g | 280 g | 350 g | ±5 % |
| Material | Edelstahl, Aluminium | Edelstahl, Aluminium | Edelstahl, Aluminium | |
| Objektivdurchmesser | 39 mm | 39 mm | 39 mm | max. |
| Anschlüsse und Umgebung | P-725.1CDE2 | P-725.4CDE2 | P-725.8CDE2 | Toleranz |
| Betriebstemperaturbereich | 10 bis 70 °C | 10 bis 70 °C | 10 bis 70 °C | |
| Anschluss | D-Sub 7W2 (m) | D-Sub 7W2 (m) | D-Sub 7W2 (m) | |
| Kabellänge | 1,5 m | 1,5 m | 1,5 m | +50 / -0 mm |
| Empfohlene Controller / Treiber | E-709.1C1L - preiswert, für die meisten Anwendungen geeignet; E‑754.1CD - hohe Leistung für höchste Präzision | E-709.1C1L - preiswert, für die meisten Anwendungen geeignet; E‑754.1CD - hohe Leistung für höchste Präzision | E-709.1C1L - preiswert, für die meisten Anwendungen geeignet; E‑754.1CD - hohe Leistung für höchste Präzision |
Linearitätsabweichung in Z: Mit Digitalcontroller kann unter Laborbedingungen eine noch geringere Linearitätsabweichung erzielt werden.
Einschwingzeit: 1 % Fehlerband, 150 g Last
Positionsrauschen: 1 Sigma
Das Objektiv ist nicht im Lieferumfang enthalten.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
