P-736.ZR1S
PInano® Z-Piezoscannersystem; 100 µm Stellweg; freie Apertur für Objektträger; piezoresistive Sensoren; mit USB-Digitalcontroller
P-736 PInano® Z-Mikroskopiescannersystem
Preisgünstig, mit flachem Profil
- Einschwingzeit bis 5 ms
- Niedrige Bauhöhe von 20 mm für einfache Integration
- Stellweg 100 µm oder 200 µm
- Freie Apertur 93 mm × 65 mm

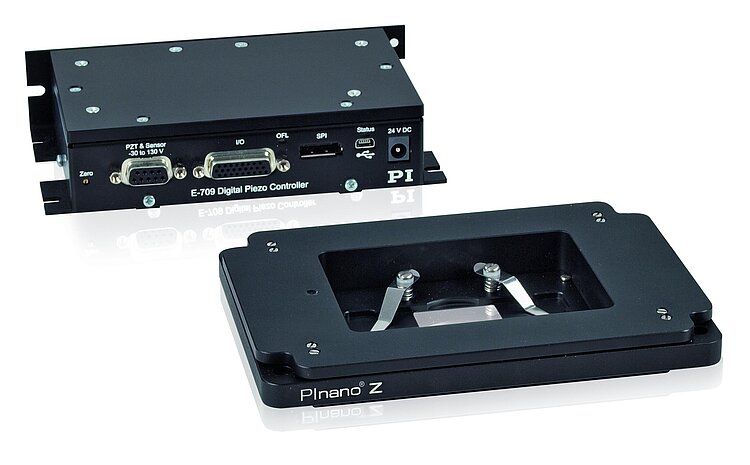

- Digitaler Piezoservocontroller E-709 im Lieferumfang enthalten
- USB, RS-232, analoge Schnittstellen

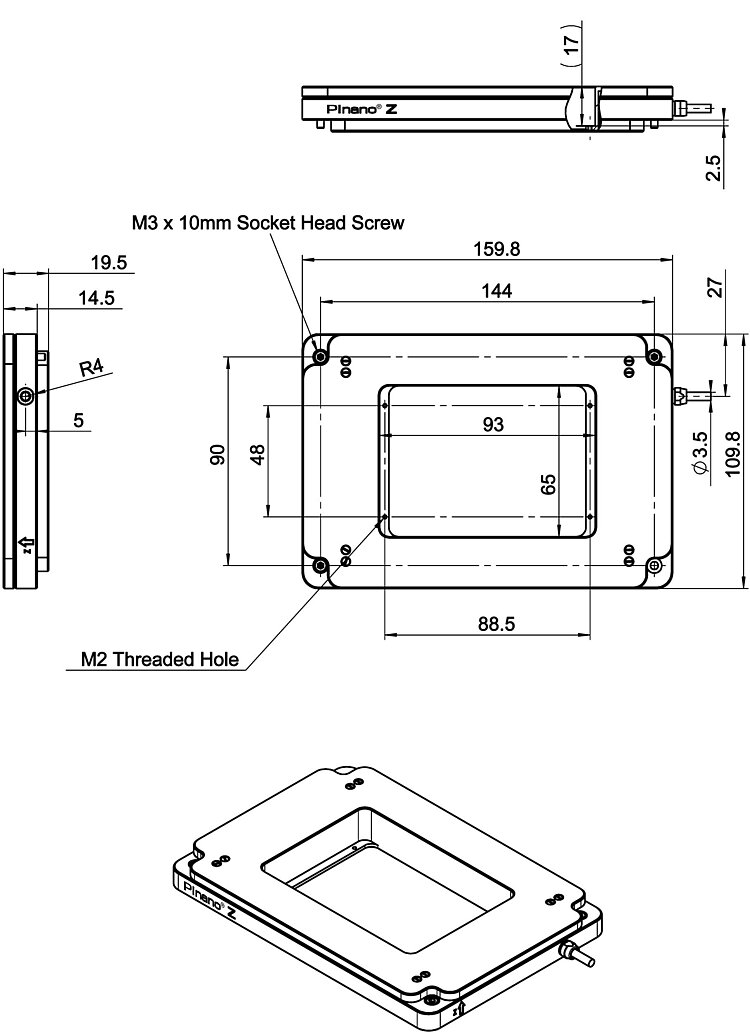

P-736, Abmessungen in mm. Beachten Sie, dass in den Zeichnungen ein Punkt anstelle des Kommas als Dezimaltrennzeichen verwendet wird.

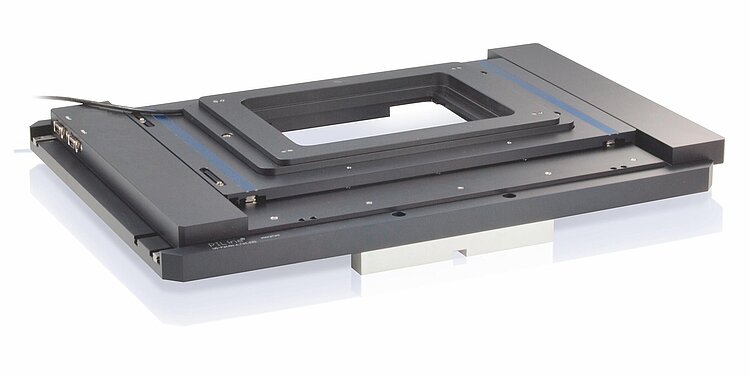

Kundenspezifische Versionen sind möglich. Das obige Beispiel zeigt eine P-736-Version mit besonders großer Apertur. Der P-736 ist auf einem Kreuztisch montiert, der von PILine® Piezomotoren angetrieben wird.

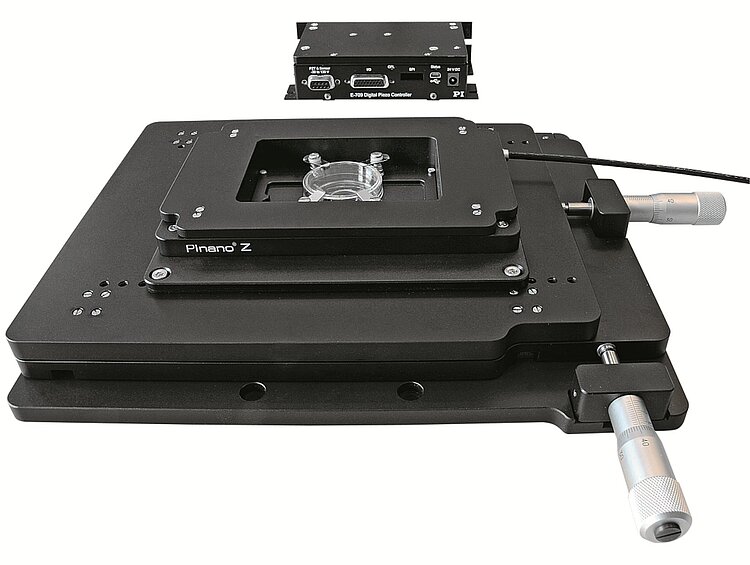

Der PInano® Z-Scanner lässt sich mit dem Mikroskoptisch M-545 kombinieren, der über einen Stellweg von 25 mm × 25 mm verfügt.
P-736 PInano® Z-Mikroskopiescannersystem
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Einsatzgebiete
- Superresolution-Mikroskopie
- Lichtscheibenmikroskopie
- Konfokale Mikroskopie
- 3D-Imaging
- Screening
- Interferometrie
- Messtechnik
- Autofokus-Systeme
- Biotechnologie
- Halbleitertests
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Automatische Konfiguration und schneller Komponentenaustausch
Mechanik und Controller können beliebig kombiniert und schnell ausgetauscht werden. Alle Servo- und Linearisierungsparameter sind im ID-Chip des D-Sub-Steckers der Mechanik gespeichert. Die Auto-Calibration-Funktion der Digitalcontroller verwendet diese Daten automatisch bei jedem Einschalten des Controllers.
Umfangreiche Software für raschen Beginn des produktiven Betriebs
Dank Unterstützung von MATLAB und NI LabVIEW sowie aller gängigen Betriebssysteme (Windows, Linux und macOS) gelingt die Integration in nahezu jede Umgebung – schnell und effizient. Ausgereifte Programmierbeispiele und Software-Tools wie PIMikroMove® verkürzen die Zeit bis zum produktiven Betrieb erheblich.
Spezifikationen
Spezifikationen
| Bewegen | P-736.ZR1S | P-736.ZR2S | Toleranz |
|---|---|---|---|
| Aktive Achsen | Z | Z | |
| Stellweg in Z | 100 µm | 200 µm | |
| Positionieren | P-736.ZR1S | P-736.ZR2S | Toleranz |
| Auflösung in Z, ungeregelt | 0,2 nm | 0,4 nm | typ. |
| Integrierter Sensor | Piezoresistiv, indirekte Positionsmessung | Piezoresistiv, indirekte Positionsmessung | |
| Systemauflösung in Z | 0,4 nm | 0,7 nm | |
| Einschwingzeit für 10-%-Schritt in Z | 5 ms | 7 ms | |
| Antriebseigenschaften | P-736.ZR1S | P-736.ZR2S | Toleranz |
| Antriebstyp | PICMA® | PICMA® | |
| Mechanische Eigenschaften | P-736.ZR1S | P-736.ZR2S | Toleranz |
| Zulässige Druckkraft in Z | 5 N | 5 N | max. |
| Führung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | |
| Gesamtmasse | 550 g | 550 g | ±5 % |
| Material | Aluminium | Aluminium | |
| Anschlüsse und Umgebung | P-736.ZR1S | P-736.ZR2S | Toleranz |
| Betriebstemperaturbereich | 15 bis 40 °C | 15 bis 40 °C | |
| Anschluss | D-Sub 9 (m) | D-Sub 9 (m) | |
| Kabellänge | 1,5 m | 1,5 m | ±10 mm |
| Controller | P-736.ZR1S | P-736.ZR2S | Toleranz |
| Controllertyp | E-709 (im Lieferumfang enthalten) | E-709 (im Lieferumfang enthalten) | |
| Anwendungsbezogene Funktionen | Datenrekorder | Datenrekorder | |
| Bewegungstypen | Funktionsgenerator | Funktionsgenerator | |
| Kommunikationsschnittstellen | RS-232 ǀ SPI ǀ USB | RS-232 ǀ SPI ǀ USB | |
| Befehlssatz | GCS 2.0 | GCS 2.0 | |
| Bedienersoftware | PIMikroMove® | PIMikroMove® | |
| Software-APIs | Dynamische Bibliothek für PI General Command Set (GCS) ǀ C, C++, C# ǀ MATLAB ǀ NI LabView | Dynamische Bibliothek für PI General Command Set (GCS) ǀ C, C++, C# ǀ MATLAB ǀ NI LabView | |
| I/O-Leitungen | 1× Analogeingang 0 bis 10 V; 1× Sensormonitor 0 bis 10 V; 1× Digitaleingang (LVTTL, programmierbar); 1× Analogausgang; 5× Digitalausgang (LVTTL, 3× vordefiniert, 2× programmierbar) | 1× Analogeingang 0 bis 10 V; 1× Sensormonitor 0 bis 10 V; 1× Digitaleingang (LVTTL, programmierbar); 1× Analogausgang; 5× Digitalausgang (LVTTL, 3× vordefiniert, 2× programmierbar) | |
| Abmessungen Controller | 160 mm × 96 mm × 33 mm | 160 mm × 96 mm × 33 mm | |
| Antriebsfunktionen | Autozero | Autozero | |
| Bewegungsabhängige Ein- und Ausgänge | Digitaler Triggereingang ǀ Digitaler Triggerausgang | Digitaler Triggereingang ǀ Digitaler Triggerausgang | |
| Integration in Drittanbieter-Lösungen | µManager | µManager |
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
